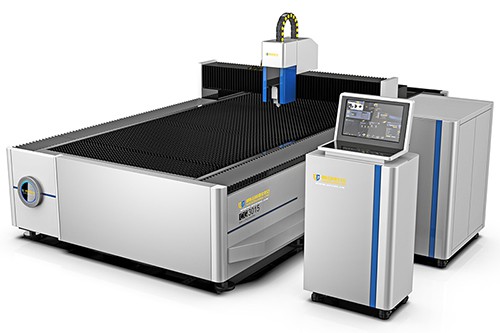

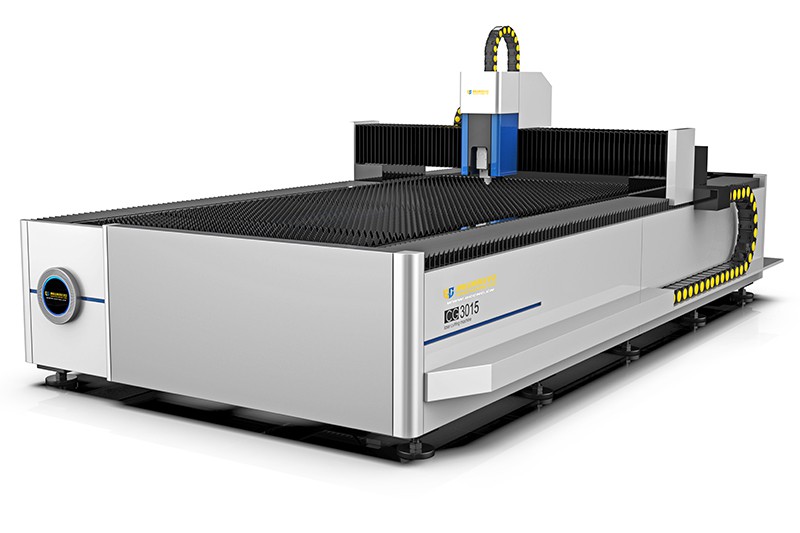

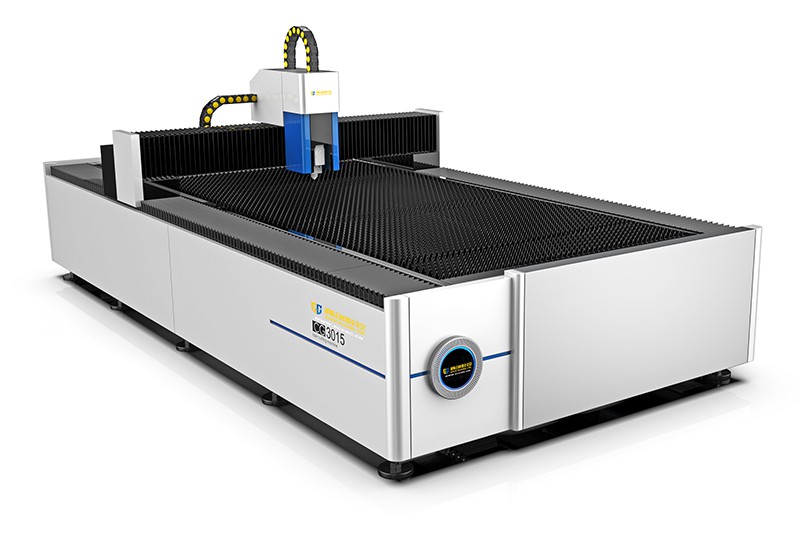

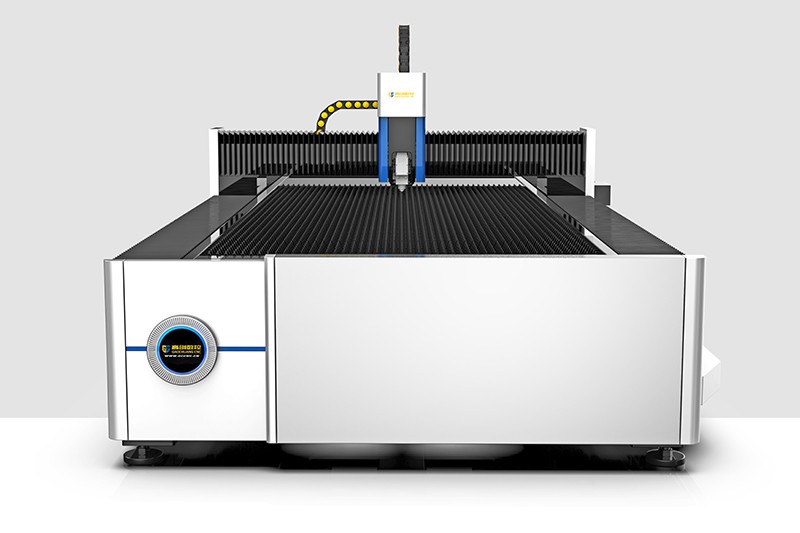

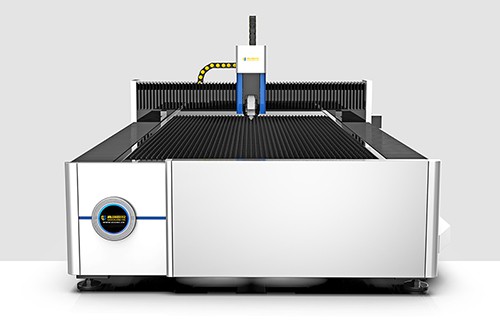

ماكينة فايبر ليزر لتقطيع المعادن، سلسلة GC-3015
Fiber Laser Cutting Machine, GC-3015
- منطقة القطع الفعلية: 1500 × 3000 مم (59 × 118 إنش)
- طاقة الليزر الاختيارية: 1000W / 1500W / 2000W / 3000W / 4000W / 6000W / 8000W / 10000W / 12000W / 15000W / 20000W
- سماكة القطع: فولاذ كربوني 5-60 مم
- الفولاذ المقاوم للصدأ (ستانلس ستيل): 3-100 مم
- الألومنيوم: 2-78 مم
- معادن غير حديدية: 2-66 مم
- تستخدم بشكل أساسي لقطع المعادن المختلفة مثل الفولاذ منخفض الكربون والفولاذ المقاوم للصدأ وسبائك الألمنيوم والمغنيسيوم وسبائك التيتانيوم وسبائك درجات الحرارة العالية وغيرها.
- دقة عالية وحافة قطع ناعمة وخالية من النتوءات أو التشوهات.
- القطع بسرعة عالية بسبب طاقة الليزر العالية.
استفسار
تم تصميم آلة القطع بليزر الألياف، سلسلة GC-3015 بشكل خاص استجابة لمتطلبات السوق فيما يخص قطع الصفائح والألواح المعدنية، وبالتالي فإنها تتميز بقدرة وسرعة قطع عالية ونتائج قطع ممتازة.
بالإضافة إلى ذلك، يمكن لآلة القطع فايبر ليزر أن تحقق كلاً من القطع المستقيم والقطع المائل، مما يوفر حافة قطع دقيقة وسلسة مما لا يستدعي الحاجة إلى المعالجة الثانوية. وبالمقارنة مع آلات القطع بليزر CO2 التقليدية، فإن آلة القطع فايبر ليزر توفر المزيد من الطاقة والمساحة.
| الموديل | GC-3015 |
| دقة القطع | ±0.03mm/1000mm |
| هيكل الماكينة | هيكل بمحرك مزدوج القنطرة |
| سماكة القطع | فولاذ كربوني ≤60mm، ألومنيوم ≤78mm |
| محرك المحور Y، X | رف وترس دقيق مستورد (سنون التروس حلزونية) |
| شوط المحور X | 1500mm |
| شوط المحور Y | 3000 mm |
| أقصى سرعة للتموضع للمحور Y,X | 120م / دقيقة |
| أقصى تسريع للمحور Y,X | 1.3G |
| مزود الطاقة | |
| الفاز (الطور) | 3 |
| الجهد المقدر | 380V |
| التردد | 50Hz |
| فئة الحماية | IP54 |
| الوزن | |
| أقصى حمولة لطاولة العمل | 1200kg |
| وزن الماكينة | 11500Kg |
- تتكون آلة القطع من جسم الآلة والعارضة وطاولة التبادل المكوكية (ذات حركة ذهاب وإياب) ووحدة المحور z ونظام التحكم ودوائر المياه والغاز.
- توفر الماكينة سرعة قطع بالزمن الفعلي، وتعطي حافة قطع ناعمة دون الحاجة إلى المعالجة الثانوية.
- لا تتأثر بالحرارة، بحيث لا يحدث أي تشوه حراري تقريبًا، مما يوفر قطع نظيف بدون نتوءات أو حواف حادة.
- توفر الآلة دقة قطع عالية ولا تسبب ضرر على سطح المعدن.
- تعمل ببرمجة CNC، مما يمكنها معالجة أي سطح مسطح وقطع الألواح المعدنية الكبيرة الحجم دون تصنيع قالب وهذا بالتأكيد يوفر الوقت والتكلفة.
- توفر الآلة الطاقة بكفاءة عالية، وبالتالي فهي مناسبة لمجموعة متنوعة من برامج القطع.
- قادرة على عملية الثقب عالية السرعة للصفائح والألواح المعدنية الرقيقة.
- قادرة على قطع المواد العاكسة مثل النحاس والنحاس الأصفر والألمنيوم.
-
مصدر فايبر ليزر ( الياف الليزر) -

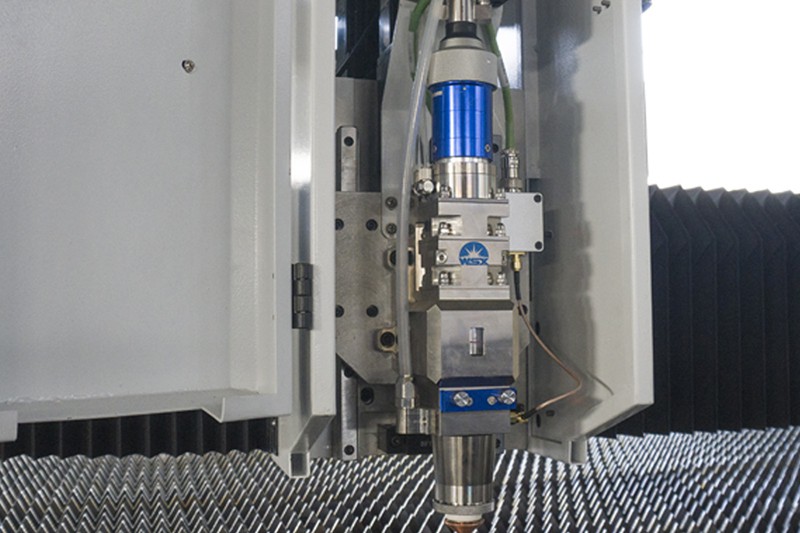

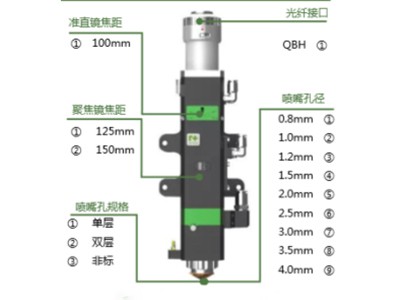

رأس القطع الليزري -

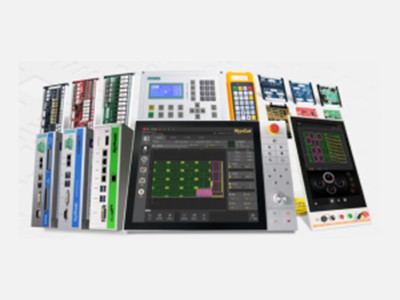

البرنامج والنظام CNC -

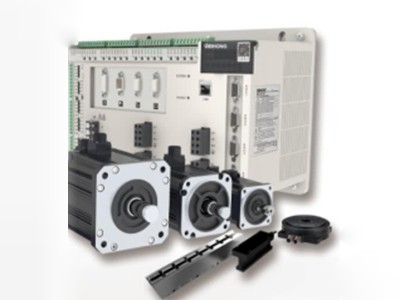

المحرك -
قضيب التوجيه -

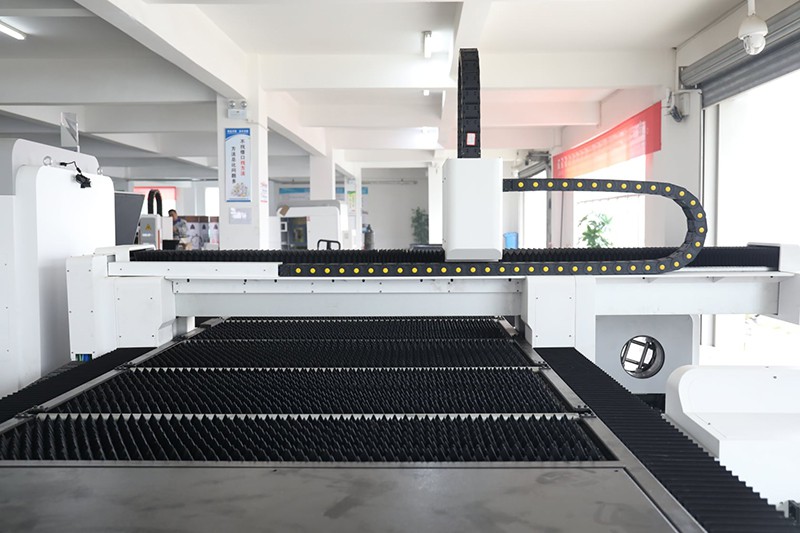

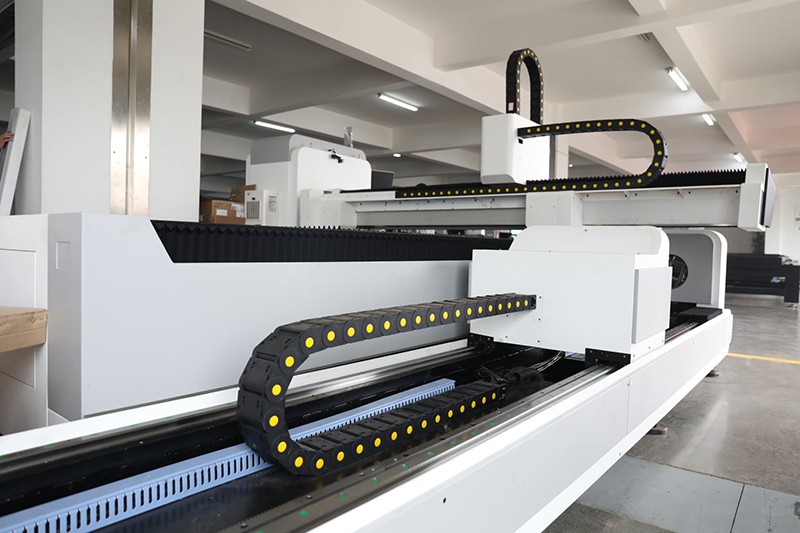

سلسلة السحب
