طاولة القطع بالبلازما GC-T1530، CNC

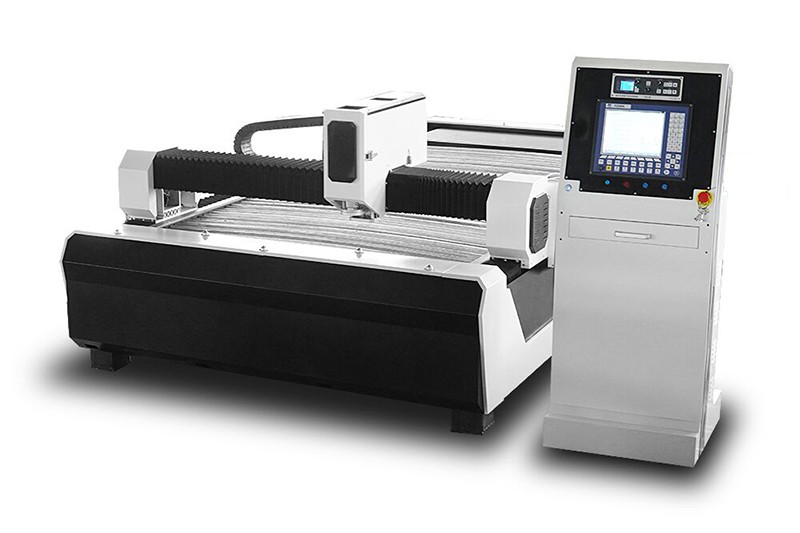

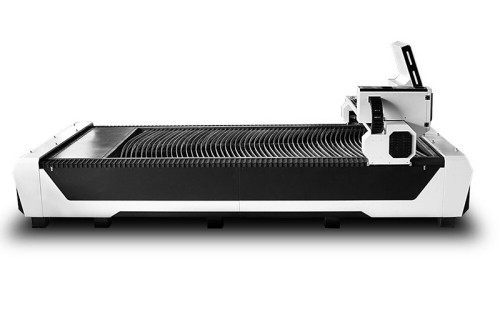

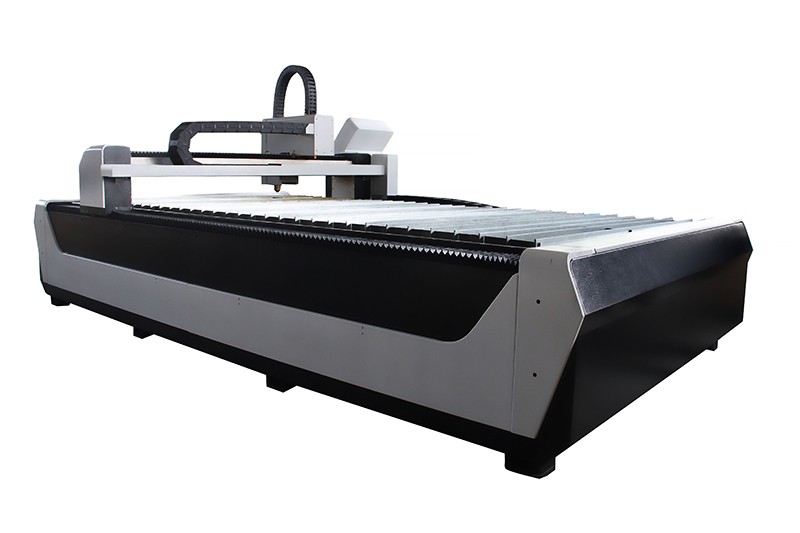

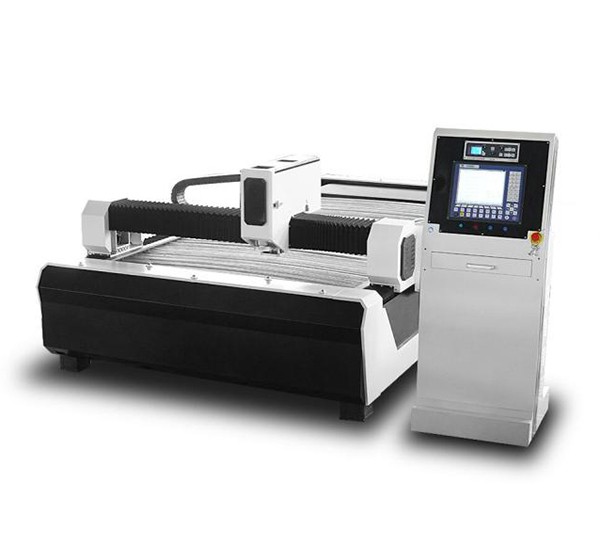

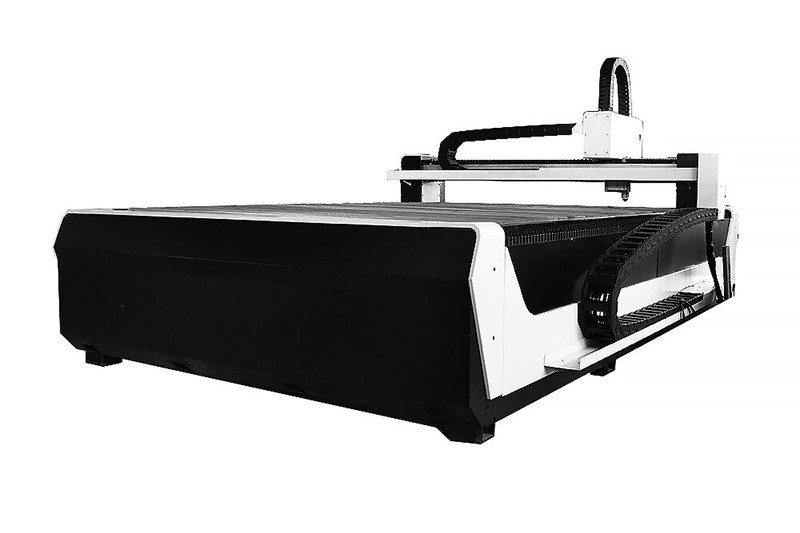

طاولة القطع بالبلازما سي ان سي، سلسلة GC-T1530، طاولة قطع الألواح المعدنية

CNC Plasma Cutting Table, GC-T1530

مساحة منطقة القطع الفعلية: 1500 × 3000 مم (59 × 118 إنش)
أقصى سماكة عند القطع بالبلازما: 40 مم (مكون من مزود طاقة البلازما حسب سماكة القطع)
دقة القطع بالبلازما: ± 0.2 مم / م
الجهد والتردد: مثال: AC220V/3×380V±10% 50Hz, 4HP(3KW)
لها عدد 49 نمط مُعد مسبقاً
تتميز بثبات عالي وهيكل معقول ونظام تشغيل سهل ومتطور.
دقة قطع عالية وجودة ممتازة.

استفسار

تتميز هذه النوعية من طاولات القطع بالبلازما CNC، سلسلة GC-T1530 بأنها عبارة عن آلة لقطع الصفائح والألواح المعدنية أوتوماتيكياً بكفاءة ودقة عالية، حيث تم تطويرها بشكل مستقل لمعالجة الأجزاء الهيكلية المعدنية، كما يمكنها تنفيذ القطع بخط مستقيم في كلا الاتجاهين الطولي والعرضي، ويمكنها كذلك قطع الخط المنحني في أي اتجاه، مما يوفر حافة قطع عالية الدقة وعدم حدوث أي تشوهات في القطاعات المعدنية أو في حوافها.

إضافة إلى ذلك، تستخدم هذه الآلة بشكل أساسي لعمليات القطع السريع للألواح المعدنية المستخدمة في إنتاج أشكال مختلفة، وتتميز بأتمتة عالية ودقة قطع عالية واستقرار وثبات ديناميكي ممتاز. كما تجدر الإشارة إلى أن الآلة تعتمد نظام CNC ونظام سيرفو من ماركات تجارية مشهورة عالميًا. وإلى جانب البرامج والملحقات عالية الجودة، يمكن أن توفر طاولة القطع بالبلازما CNC منتجات قطاعات معدنية بأعلى مستويا الدقة والجودة.

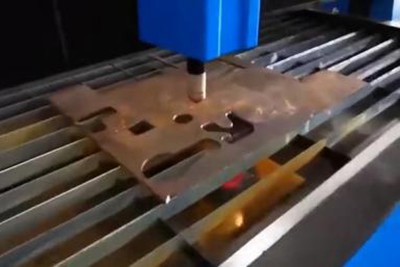

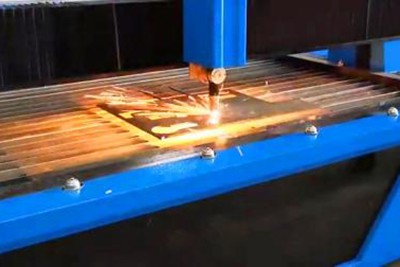

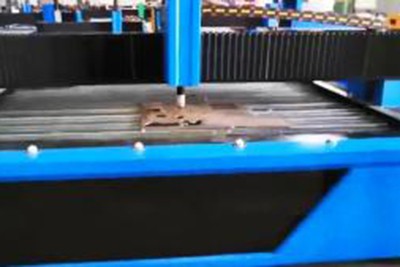

وضع القطع
يتوفر فيها مشعل القطع بلازما لتقطيع الألواح المعدنية بسماكة تصل إلى 45 مم، مما يوفر عملية قطع سريعة ومستقرة وبأعلى مستويات الدقة.

الموديل	GC-T1530
منطقة القطع الفعلية	1500×3000mm
سرعة القطع	من 50 إلى 4000 مم/ دقيقة ( السرعة القصوى 4000)
مزود الطاقة	380V±10％VAC, 50/60HZ 3 فاز (ثلاثي الأطوار) 220V±10％VAC, 50/60HZ 1 فاز (أحادي الطور)
سماكة القطع	0-40mm
التحكم بارتفاع المشعل	التحكم في ارتفاع مشعل فولتية القوس
الغاز المستخدم لعملية القطع بالبلازما	N2,O2، وهواء مضغوط
آلة القطع بالبلازما	63A-400A
مشعل القطع	مشعل القطع بالبلازما من قطعة واحدة
نظام التحكم CNC	FL2300
المحرك	محرك خطي Leadshine/ محرك سيرفو هايبرد Leadshine/ محرك سيرفو باناسونك Panasonic
دقة القطع ( دقة العمل)	±0.2mm/m
قياس قضيب التوجيه ( الطول×العرض)	2000mm×4000mm
البرامج	Starcam, Fastcam

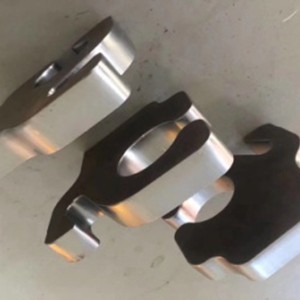

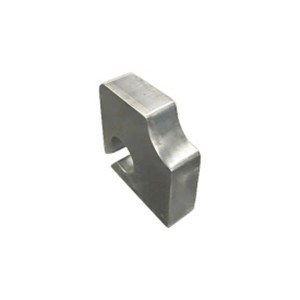

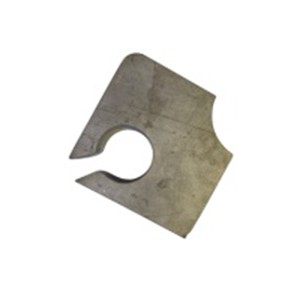

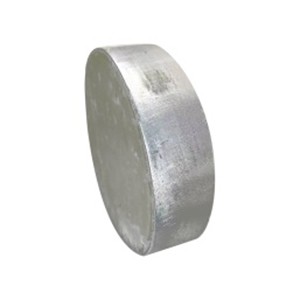

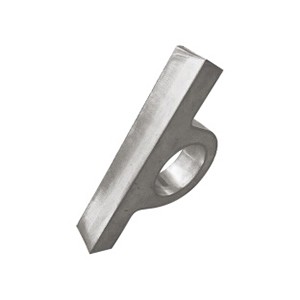

المواد القابلة للقطع

الفولاذ (الصلب)
الألومنيوم
الفولاذ المجلفن

المجالات الصناعية

قطاعات ماكينات كيمائية
لوحات الإعلانات
ديكورات
قوالب من معدان مختلفة

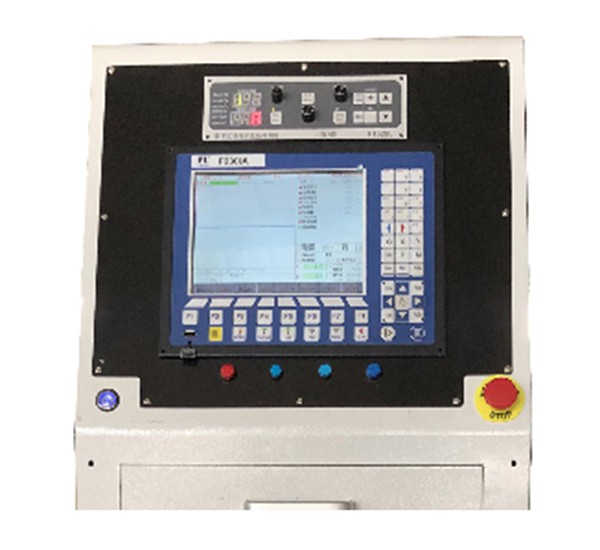

2. نظام التحكم في القطع المتشابك (وحدة التحكم في الجهد القوسي مدمجة F2100T ) يُستخدم في نظام التحكم شاشة تعمل باللمس مقاس 7 بوصة، و 49 نمطًا محددًا مسبقًا والتي يمكن اختيارها بسهولة عن طريق إدخال الرقم المقابل.

  الميزات

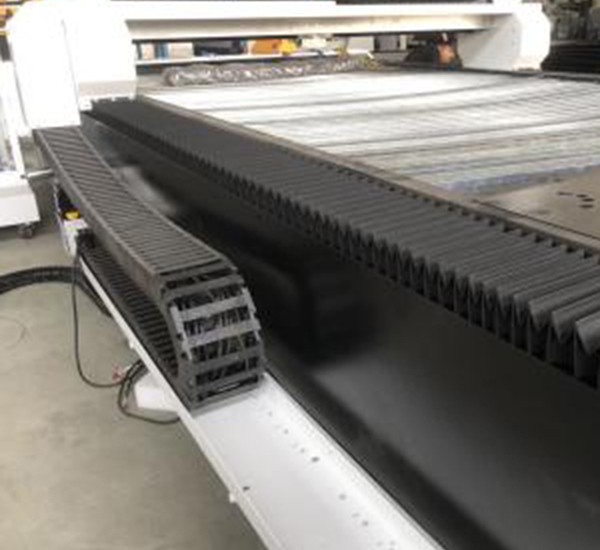

2. سلسلة السحب مصنوعة من النايلون فئة PA66، مما يوفر مقاومة جيدة لدرجات الحرارة العالية والمنخفضة والأشعة فوق البنفسجية دون حدوث أي تشوهات.

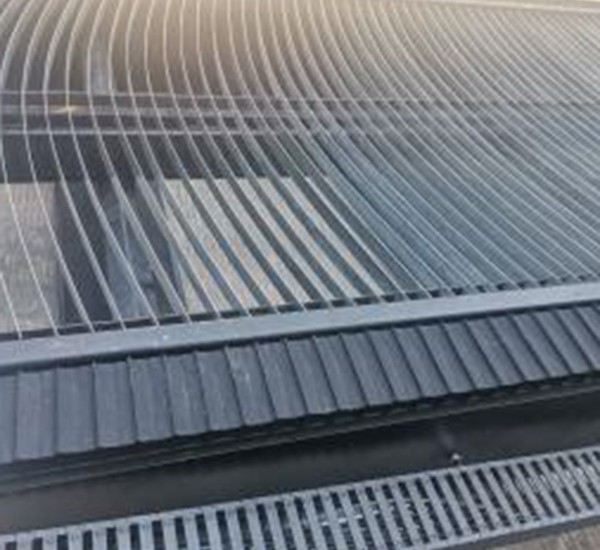

2. طاولة القطع تتكون من شرائح فولاذية مسطحة متوازية مع بعضها البعض، كما يمكن ضبط تباعد الشرائح وفقًا لمادة اللوحة وحجم الجزء الذي يتم قطعه، كما أن الشرائح سهلة الضبط والتركيب.

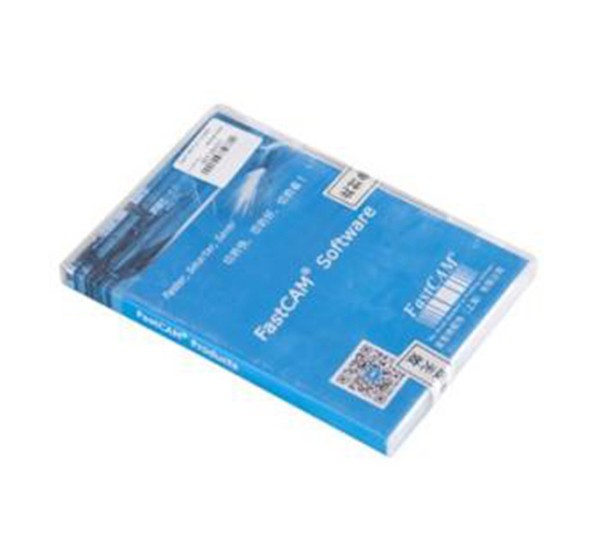

2. البرنامج FastCAM Pro وهو برنامج احترافي لآلات القطع بالبلازما واللهب، حيث يمكنه قراءة أو تحويل صيغ ملفات CAD المختلفة مثل DXF و DWG و IGES.

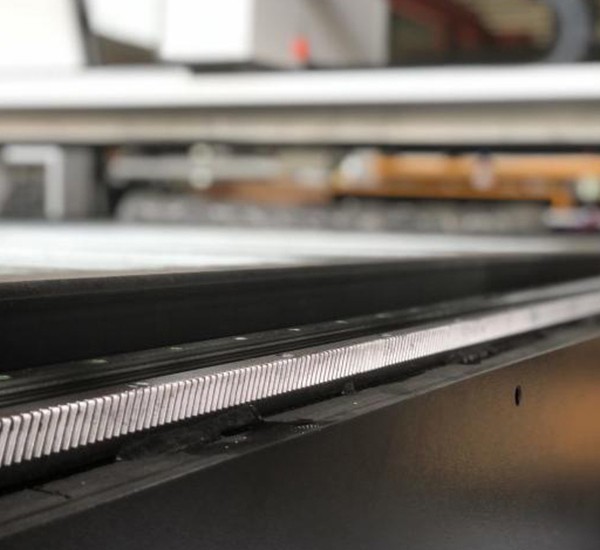

2. نظام التوجيه تستخدم آلة القطع رف وترس عالي الدقة مقترن بالمحرك، دقة الحامل معتمدة وفقًا للمعيار العالمي JB / T5102-1999. بالإضافة إلى ذلك، يتم استخدام نظام التوجيه الخطي ذات المحور المزدوج لتوفير دقة أعلى للحركة الطولية، وقضيب التوجيه الطولية ممشوق بدقة وتتميز بسطح أملس وقوة تحمل عالية، بحيث يمكن للآلة أن تعمل بحركة خالية من الاهتزاز وعالية الدقة.
2. عارضة جسرية تتوفر في الآلة قضيب توجيه مزدوج المحور وجسم مقاوم للغبار، ونظرًا لهيكل سبائك الألومنيوم للتحكم في ارتفاع المشعل بحيث يتم تقليل الحمل على العارضة بشكل كبير. كما أن عمود تعديل الارتفاع مصنوع من قضيب فولاذي عالي الكربون والذي يوفر مقاومة أكبر للاحتكاك.
2. وحدة مضاد للتصادم تم تركيب جهاز مضاد للتصادم لحماية مشعل قطع البلازما من التلف.

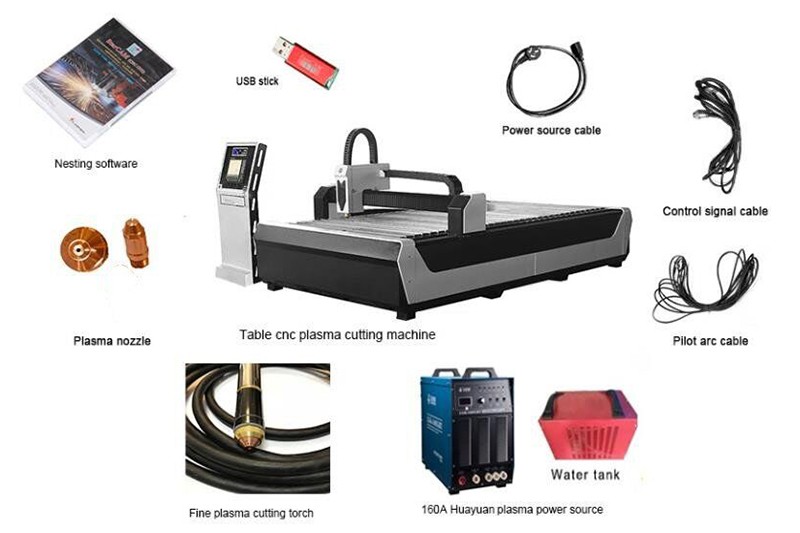

مكونات الماكينة

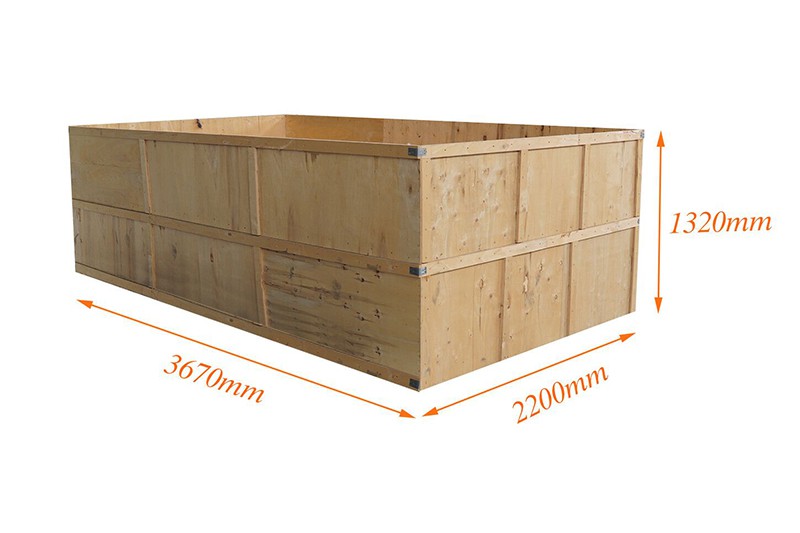

التعليف
