الغاز المستخدم في عملية القطع باللهب (غاز المشعل): أكسجين + بروبان أو أكسجين + أسيتيلين
الأعلى. سمك قطع اللهب: 200 مم (8 بوصة)
أقصى سماكة للوح عند القطع بالبلازما: 40 مم (مكون من مزود طاقة البلازما حسب سماكة اللوح) دقة عمل القطع بالبلازما: ± 0.2 مم / م
الجهد والتردد: على سبيل المثال 110 فولت ± 10 أوم، 60 هرتز، 0.21 حصان (160 واط)
الوزن: 600 كجم
49 أنماط محددة مسبقًا
استفسار

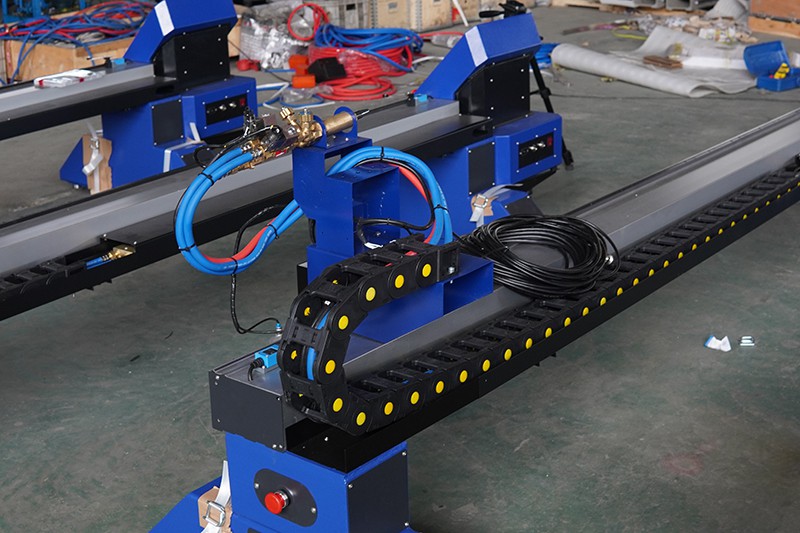

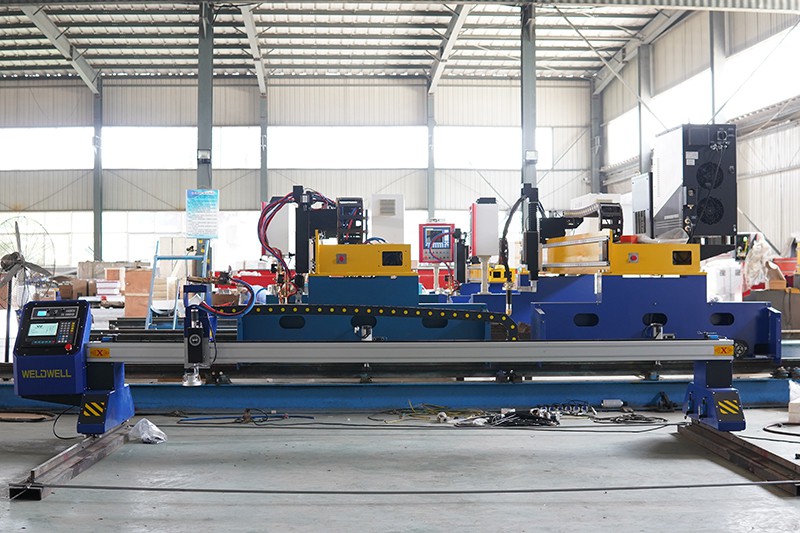

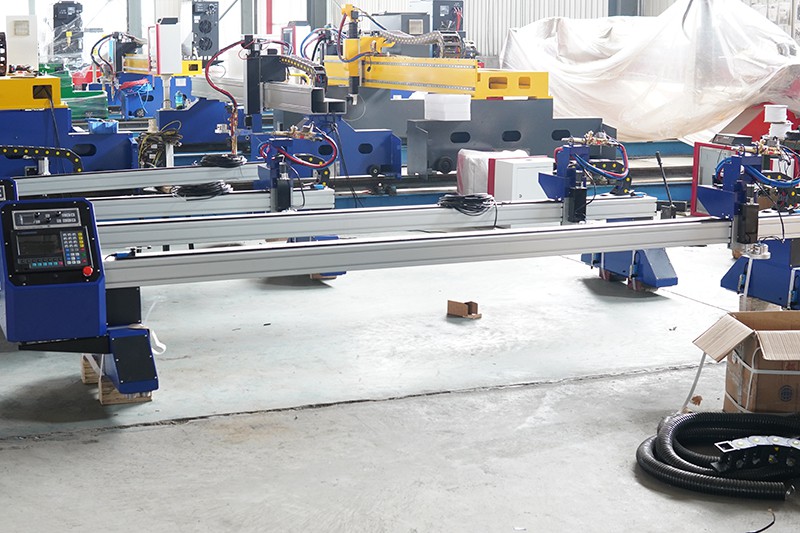

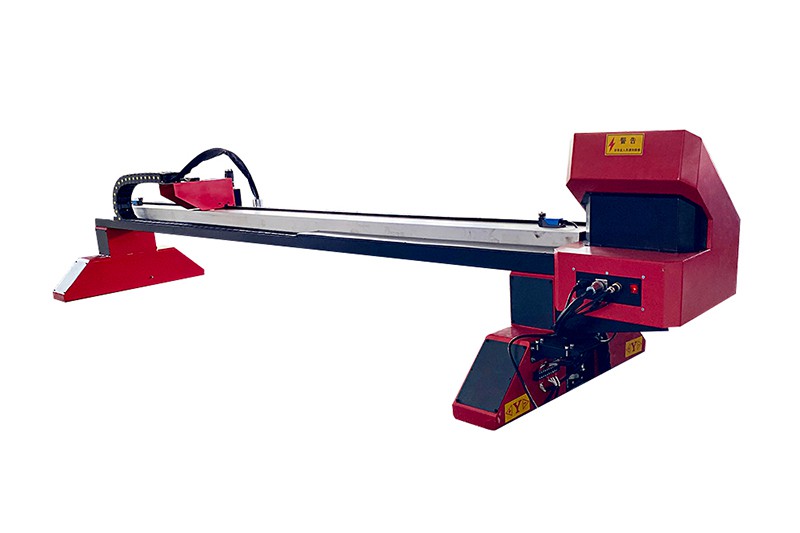

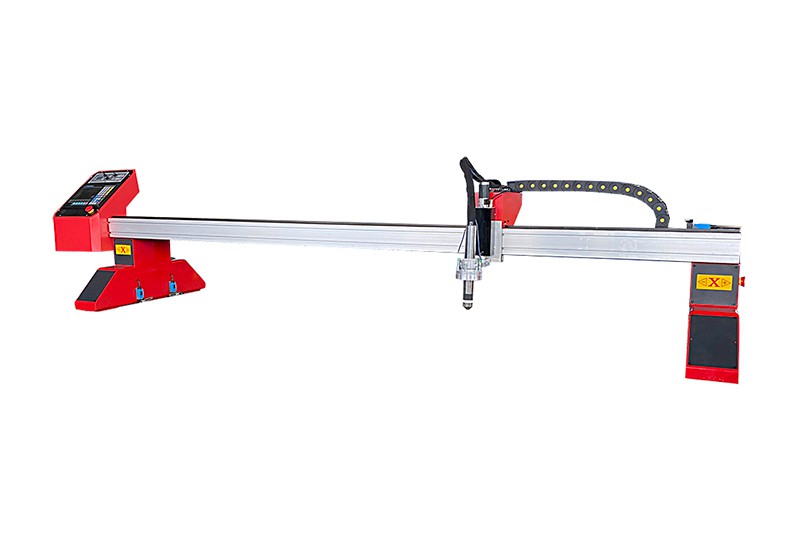

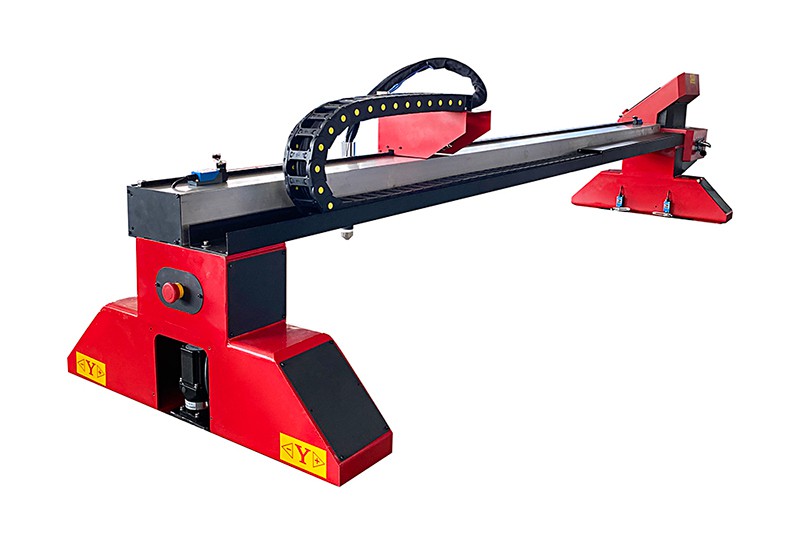

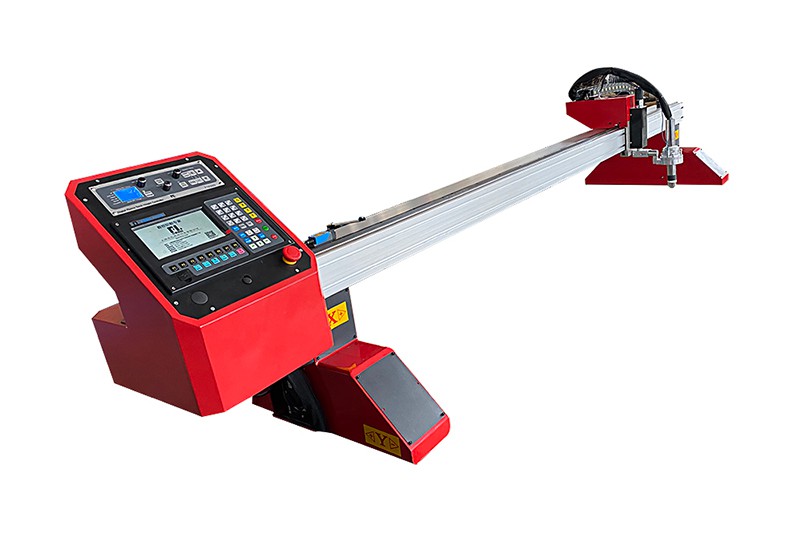

بالمقارنة مع آلة القطع CNC القنطرية، فإن آلة القطع CNC العملاقة من الصغيرة تتميز ببصمة صغيرة، بحيث تتسم بسهولة التركيب وتكلفة تشغيل أقل. كما إنها تتميز بهيكل جسري بامتداد 3 م ، 4 م والمزيد من الخيارات. إلى جانب ذلك يوفر محرك الجانبين المزدوج عملية تشغيل بأعلى مستويات الاستقرار والثبات وبدقة عالية، مما يجعلها مناسبة لعمليات قطع الفولاذ الكربوني والفولاذ المنغنيز والفولاذ المقاوم للصدأ ( ستانلس ستيل) والألواح المعدنية الأخرى من الحجم الصغير إلى الحجم الكبير. فضلاً عن ذلك ، يمكن تقديم آلة القطع CNC مع مشاعل القطع المتعددة لتلبية متطلبات الإنتاج الفردية للمستخدم، ويمكن أيضاً تكوين القطع بخط مستقيم والقطع بخط منحني كوضع قطع مزدوج في آلة واحدة لتلبية احتياجات قطع مختلف القطاعات المعدنية بأشكال مختلفة. كما تجدر الإشارة إلى أنه يمكن تزويد الآلة بجهاز استشعار مكثف أو التحكم في ارتفاع مشعل البلازما اختياري.
380V±10％VAC,50/60HZ 3 فاز (ثلاثي الأطوار) 220V±10％VAC,50/60HZ 1 فاز (أحادي الطور)
القطع باللهب (لهب الأكسيجين)
سماكة القطع باللهب
1-200mm (أكسجين +بروبان أو أكسيجين + أسيتيلين)
التحكم بارتفاع المشعل
ضبط ارتفاع اللهب الكهربائي
(±200mm)
الغاز المستخدم عند القطع باللهب
أكسجين +بروبان أو أكسيجين + أسيتيلين
مشعل القطع
مشعل من قطعة واحدة
القطع بالبلازما
سماكة القطع
0-40mm
التحكم بارتفاع المشعل
التحكم في ارتفاع مشعل فولتية القوس
الغاز المستخدم لعملية القطع بالبلازما
N2,O2، وهواء مضغوط
آلة القطع بالبلازما
63A-400A
مشعل القطع
مشعل القطع بالبلازما 8m
نظام التحكم CNC
F2300B
المحرك
محرك سيرفو
دقة القطع (دقة العمل)
±0.2mm/m
قياس قضيب التوجيه ( الطول×العرض×السماكة)
3500×273×60 مم
البرامج
FASTCAM
التغير بين أوضاع القطع
تغيير بسيط وسهل بين وضع القطع بالبلازما وبالأكسيجين. يمكن تنفيذ عملية القطع بالبلازما من خلال إضافة مزود طاقة بلازما، التحكم بارتفاع المشعل بجهد القوس الكهربي ومشعل القطع بالبلازما.
القطع بالبلازما
عادة ما يكون بمشعل بلازما من أجل قطع الألواح المعدنية بسماكة تصل إلى 40 مم مما يوفر عملية قطع سريعة.
القطع باللهب
له كفاءة عالية في قطع ألواح سميكة تصل إلى 150 مم و 200 مم، كما تتميز باستخدامها على نطاق واسع في تطبيقات مختلفة بأقل تكلفة.
