طاولة قطع المعادن بالبلازما سي ان سي قابلة للفك، سلسلة GC-1530

Detachable CNC Plasma Cutting Table, GC-1530

طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
  • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
  • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
  • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
  • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • مساحة منطقة القطع الفعلية: 1500 × 3000 مم (59 × 118 إنش)
    • أقصى سماكة للوح عند القطع بالبلازما: 15 مم (مكون من مزود طاقة البلازما حسب سماكة اللوح)
    • الدقة عند القطع بالبلازما: ±0.2mm/m
    • الجهد الكهربي والتردد: مثال: 110V±10％, 220V±10％, 50-60Hz, 0.21HP(160W)
    • الوزن: 800kg
    • لها عدد 49 نمط مُعد مسبقاً
    • يمكن فكها ( يمكن فصلها)، وهي خفيفة الوزن ومنخفضة في تكاليف الشحن.
    استفسار

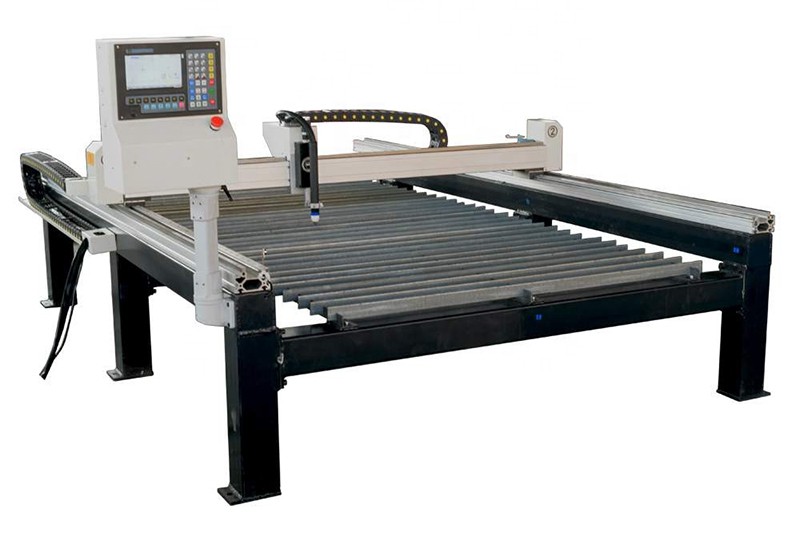

    تتميز طاولة القطع بالبلازما CNC، سلسلة GC-1530 بأنها عبارة عن آلة قطع قابلة للفصل (للفك) وتجمع بين ميزات السرعة العالية والكفاءة العالية، وبالتالي فهي مناسبة لقطع الصفائح والألواح المعدنية المتوسطة والرقيقة والتي يتم إنتاجها بكميات كبيرة. إضافة إلى ذلك، تتميز العارضة بالوزن الخفيف والقصور الذاتي الصغير والدقة العالية وسهولة التركيب.

    تم تزويدها بمشعل القطع بالبلازما مما جعلها تمثل الحل الفعال لتوفير الطاقة لتطبيقات القطع الصناعية، كما أن التصميم القابل للفك ميزة مهمة يمكنها توفير تكلفة الشحن ومساحة الحاويات بشكل كبير عند الشحن.

    مقارنة
    • طاولة القطع العادية تشغل مساحة 15m3، مع تكاليف شحن أعلى.
    • طاولة القطع CNC القابلة للفك تحتاج فقط إلى مساحة 7m3، مع تكاليف شحن أقل.

    وضع القطع:
    تم تزويد طاولة القطع CNC بمشعل قطع بلازما، مما جعلها مناسبة للقطع السريع للصفائح والألواح المعدنية المتوسطة والرقيقة. كما تتراوح سرعة القطع من 50 إلى 4000 مم / دقيقة.

    الميزات
    • محرك سيرفو عالي الدقة.
    • لوحة تحكم بسيطة وسهلة الاستخدام.
    المويدل GC-1530
    منطقة القطع الفعلية 1500×3000mm
    سرعة القطع من 50 إلى 4000 مم/ دقيقة ( السرعة القصوى 4000)
    مزود الطاقة 380V±10％VAC, 50/60HZ 3 فاز (ثلاثي الأطوار) 220V±10％VAC, 50/60HZ 1 فاز (أحادي الطور)
    القطع بالبلازما
    سماكة القطع 0-15mm حسب طاقة البلازما
    التحكم بارتفاع المشعل التحكم في ارتفاع مشعل فولتية القوس
    الغاز المستخدم لعملية القطع بالبلازما N2,O2، وهواء مضغوط
    آلة القطع بالبلازما 63A-200A
    مشعل القطع مشعل القطع بالبلازما 8m
    نظام التحكم CNC F2100T
    المحرك محرك خطي، محرك سيرفو
    دقة القطع ( دقة العمل) ±0.2mm/m
    قياس قضيب التوجيه ( الطول×العرض×السماكة) 2500×2730×1500 مم
    البرامج Starcam, Fastcam
    التغير بين أوضاع القطع تغيير بسيط وسهل بين وضع القطع بالبلازما وبالأكسيجين. يمكن تنفيذ عملية القطع بالبلازما من خلال إضافة مزود طاقة بلازما، التحكم بارتفاع المشعل بجهد القوس الكهربي ومشعل القطع بالبلازما.

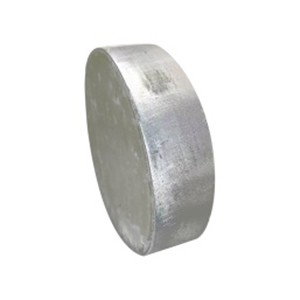

    المواد القابلة للقطع
    • ستانلس ستيل (الفولاذ المقاوم للصدأ)
    • فولاذ كربوني بدرجة منخفضة
    • فولاذ كربوني (الصلب الكربوني)
    • صلب سبائكي (صلب من خليط من المعادن)
    • صلب النابض (فولاذ الزنبركات)
    • الحديد
    • الحديد المجلفن
    • الصلب المجلفن
    • المنيوم
    • نحاس
    • نحاس أصفر
    • البرونز
    • ذهب
    • فضة
    • التيتانيوم

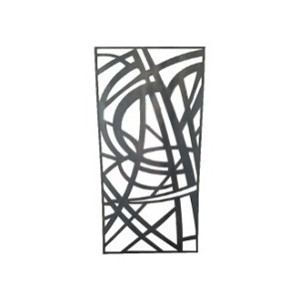

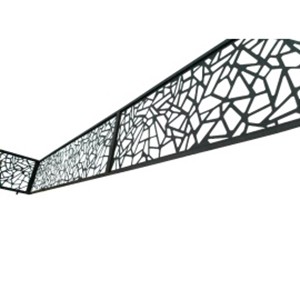

    المجالات الصناعية
    • لوحات الإعلانات
    • لوحات التعريف
    • الحروف المعدنية
    • حروف ضوئية LED
    • أدوات المطبخ
    • الأجزاء والمكونات المعدنية
    • حاويات معدنية
    • العبوات المعدنية
    • أرفف معدنية
    • أعمال فنية وحرفية من المعدن
    • الواجهات
    • الأجزاء الصلبة
    • قطع غيار المحركات والسيارات
    • إطارات النظارات
    • أجزاء الكترونية

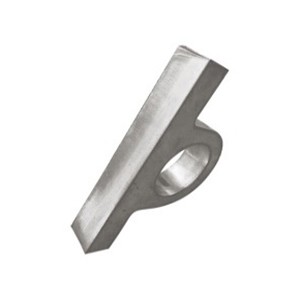

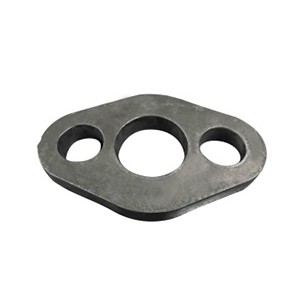

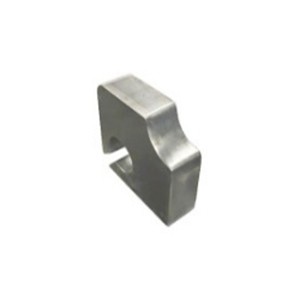

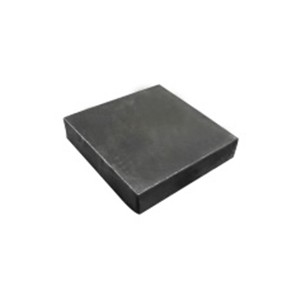

    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530

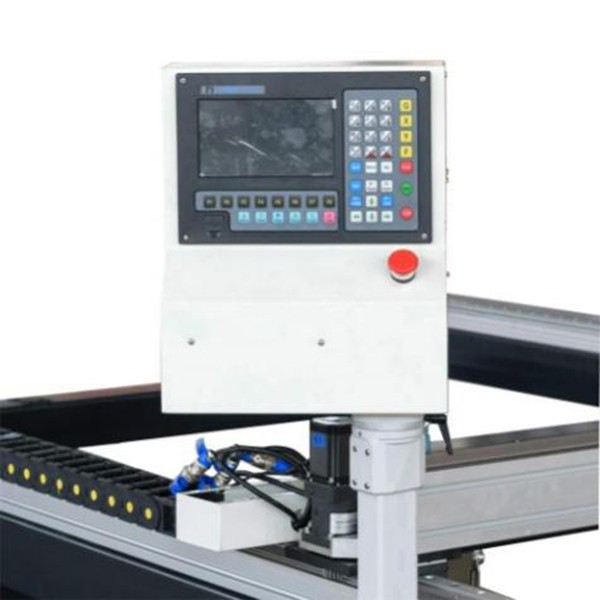

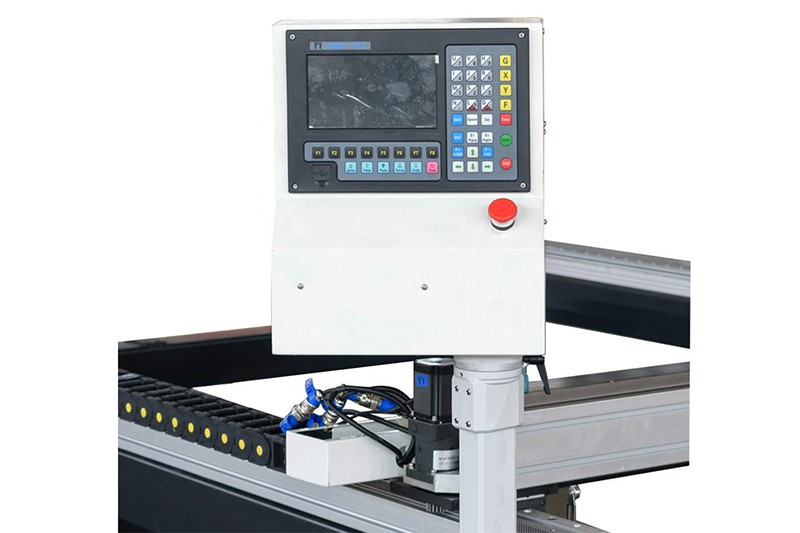

      2. نظام التحكم في القطع المتشابك (وحدة التحكم في الجهد القوسي مدمجة F2100T ) يُستخدم في نظام التحكم شاشة تعمل باللمس مقاس 7 بوصة، و 49 نمطًا محددًا مسبقًا والتي يمكن اختيارها بسهولة عن طريق إدخال الرقم المقابل.

        الميزات

        • عرض الانماط
        • قائمة عرض بـ 19 لغة
        • 49 نمطًا محددًا مسبقًا
        • ضبط اللوح المعدني
        • تعويض الشق التلقائي
        • الحفظ التلقائي لنقطة القطع الأخيرة عند انقطاع التيار الكهربائي
        • القطع من الوضع الحالي
        • قطع حتى عند عدم الاتصال بالنت
        • يمكن الترقية والتحديث عبر الإنترنت

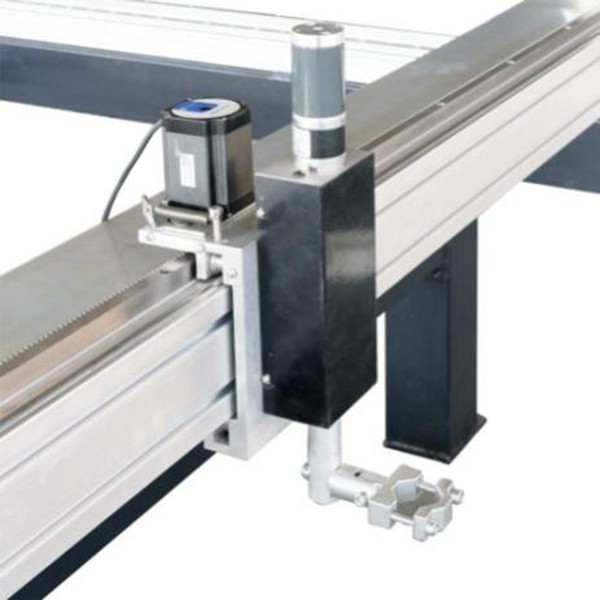

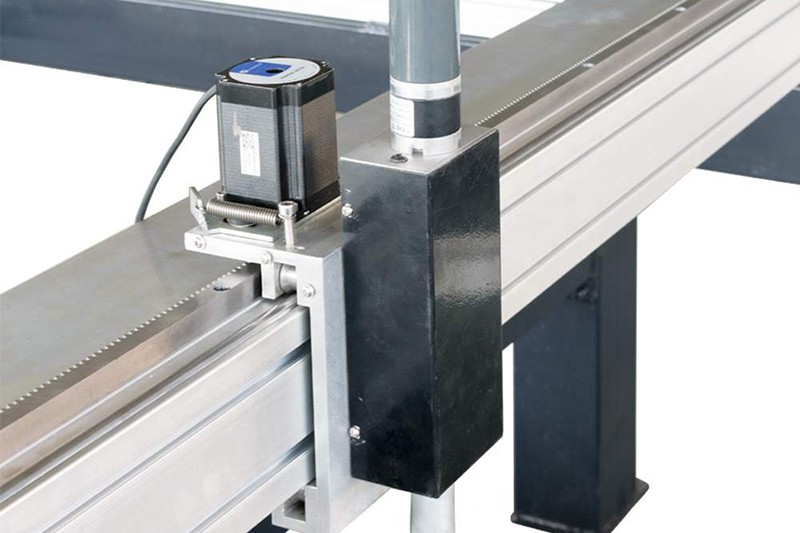

      2. قضيب توجيه خطي ذو محور مزدوج يُستخدم في الآلة قضيب التوجيه الخطي عالية الدقة، ولذا فإن القضيب في الحركة العرضية مصنوع من سبائك الألومنيوم خفيفة الوزن التي تتميز بمقاومة عالية للتشوهات، في حين أن قضيب التوجيه الطولي يوفر دقة عالية وتشغيل مستقر.

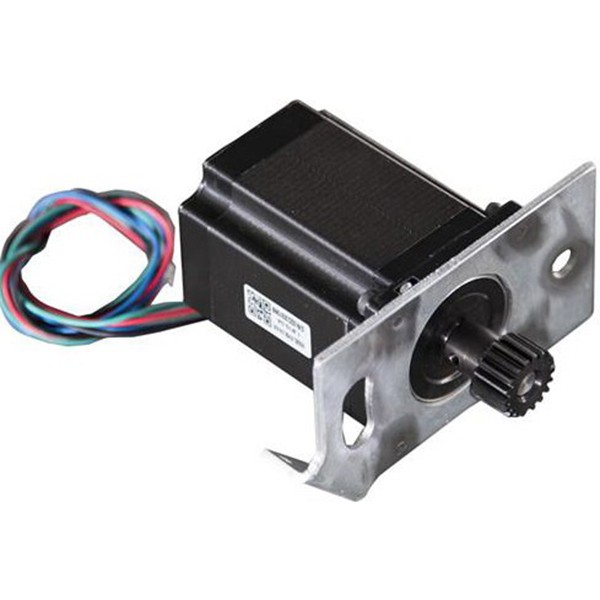

      2. محرك سيرفو، THC ومحرك DC تعمل هذه المكونات بشكل متناسق وتقدم أداء أفضل من مثيلاتها من ماركات مختلفة.

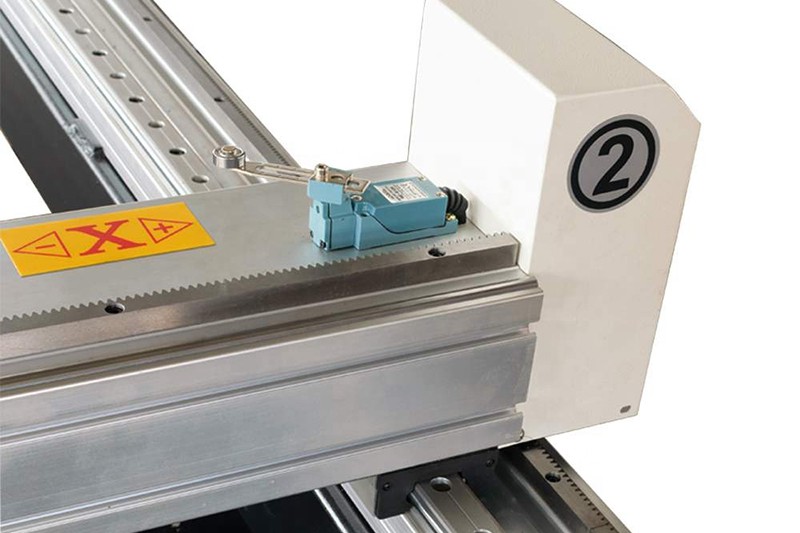

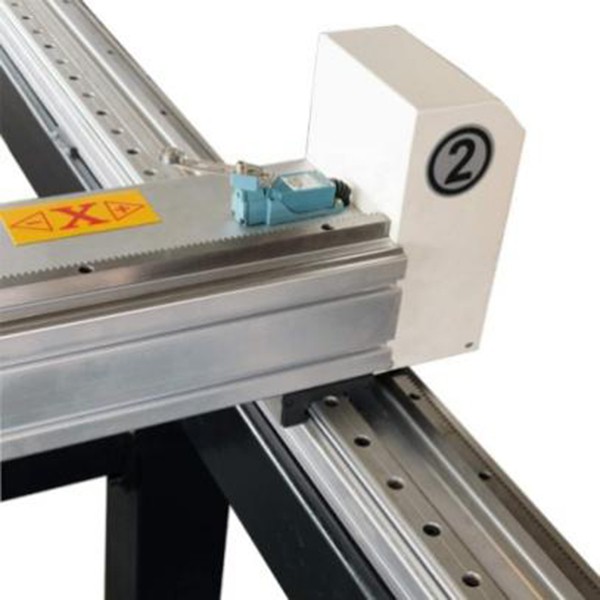

      2. مفتاح نهاية الشوط عند تحريك مشعل القطع، يمكن لمفتاح نهاة الشوط حماية لمشعل من التلف الناتج عن التأثير المباشر على الماكينة.

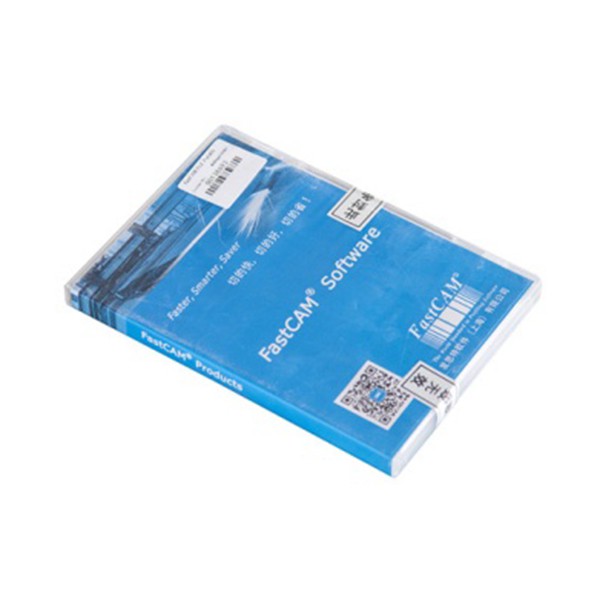

      2. البرنامج FastCAM Pro هو برنامج احترافي لآلات القطع بالبلازما واللهب، حيث يمكنه قراءة أو تحويل صيغ ملفات CAD المختلفة مثل DXF و DWG و IGES.

    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530

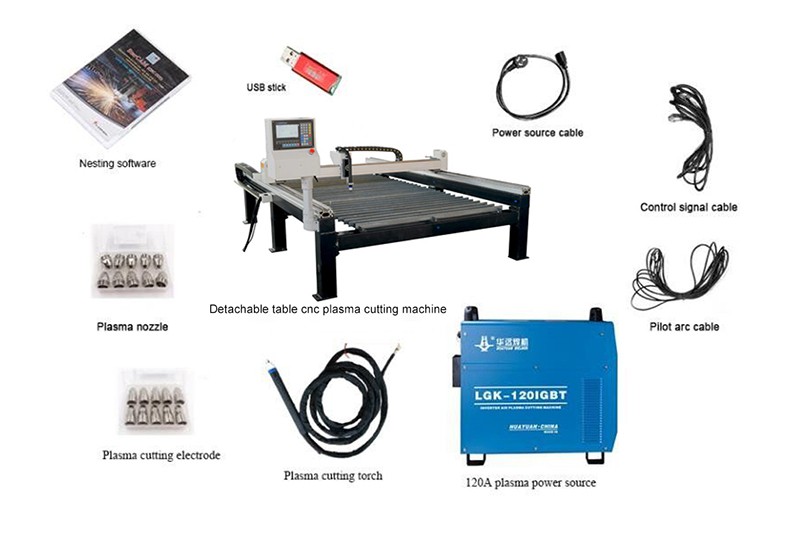

      أجزاء الماكينة
    • طاولة قطع المعادن بالبلازما CNC قابلة للفك، GC-1530

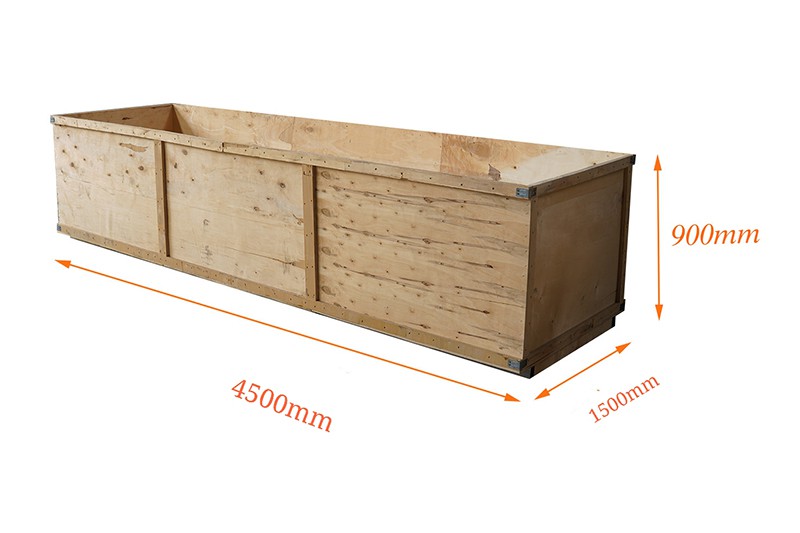

      التغليف
