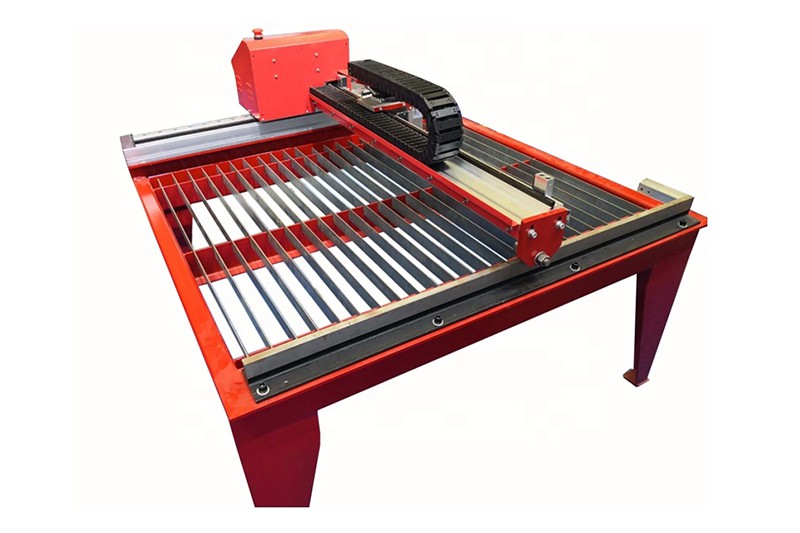

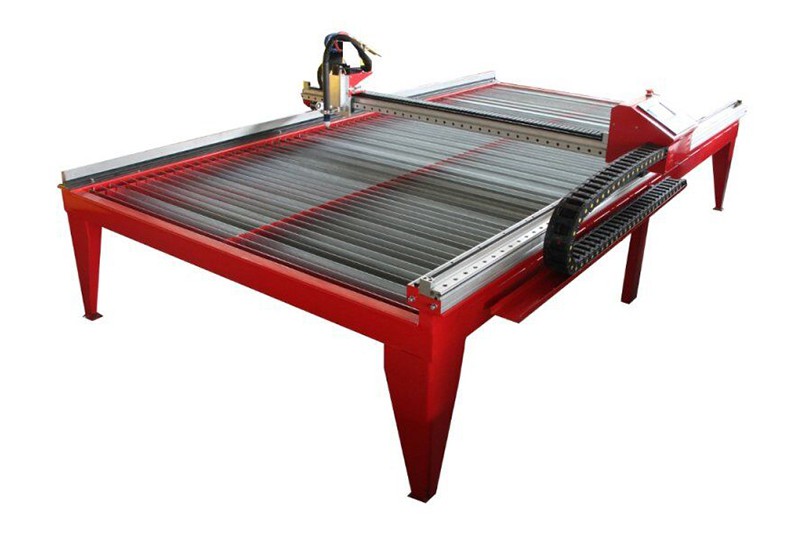

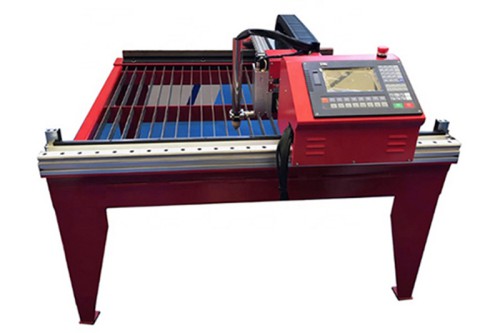

تتميز منتجات الشركة من طاولات القطع باللهب والبلازما، سلسلة GC-D1515 من CNC بأنها عبارة عن أنظمة قطع CNC مدمجة عالي السرعة مصممة خصيصًا لقطع ألواح الفولاذ الصلب الكربوني وألواح الألومنيوم وألواح النحاس وألواح الفولاذ المقاوم للصدأ (ستانلس ستيل) وغيرها من الألواح المعدنية بدقة وسرعة عالية. إلى جانب ذلك، يمكن أن يوفر عمليات المعالجة لأطراف القطع المعدنية بعد عملية القطع والتي لا تتطلب عملية إزالة الثقب، وبالتالي فإن طاولة القطع CNC تُعتبر بديلًا مثاليًا لآلة التثقيب.
تتميز طاولة القطع بالبلازما واللهب CNC بأتمتة عالية وأداء موثوق ودقة عالية وتكلفة منخفضة وسهولة في الصيانة، كما يمكن استخدامها في عمليات القطع الأوتوماتيكي للصفائح والألواح المعدنية غير الحديدية المتوسطة والرقيقة.
380V±10％VAC,50/60HZ 3 فاز (ثلاثي الأطوار) 220V±10％VAC,50/60HZ 1 فاز (أحادي الطور)
القطع بالبلازما
سماكة القطع بالبلازما
0-40mm
التحكم بارتفاع المشعل
التحكم في ارتفاع مشعل فولتية القوس
الغاز المستخدم لعملية القطع بالبلازما
N2,O2، وهواء مضغوط
آلة القطع بالبلازما
63A-200A
مشعل القطع
مشعل بلازما من قطعة واحدة
نظام التحكم CNC
FL2100
المحرك
Leadshine محرك خطوي
دقة القطع ( دقة العمل)
±0.2mm/m
القطع باللهب (عملية القطع باستخدام لهب الأوكسجين)
سماكة القطع باللهب
1-100mm (أكسجين +بروبان أو أكسيجين + أسيتيلين)
التحكم بارتفاع المشعل
ضبط ارتفاع اللهب الكهربائي
(±60mm)
الغاز المستخدم لعملية القطع باللهب
أكسجين +بروبان أو أكسيجين + أسيتيلين
قياس قضيب التوجيه ( الطول×العرض×السماكة)
2000mm×2000mm 2000مم×2000 مم
البرامج
Starcam/Fastcam
التغير بين أوضاع القطع
تغيير بسيط وسهل بين وضع القطع بالبلازما وبالأكسيجين. يمكن تنفيذ عملية القطع بالبلازما من خلال إضافة مزود طاقة بلازما، التحكم بارتفاع المشعل بجهد القوس الكهربي ومشعل القطع بالبلازما.
القطع بالبلازما
عادة ما تكون بواسطة مشعل القطع بالبلازما لتقطيع الألواح المعدنية حتى سماكة 40 مم، مما يوفر عملية قطع سريعة ومستقرة وبأعلى مستويات الدقة.
القطع باللهب
قادر على قطع الألواح المعدنية السميكة ويتميز باستخدامات واسعة وبتكلفة أقل.

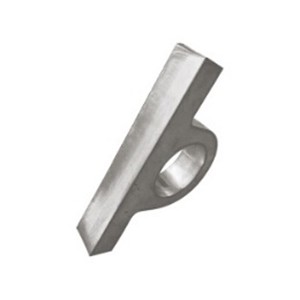

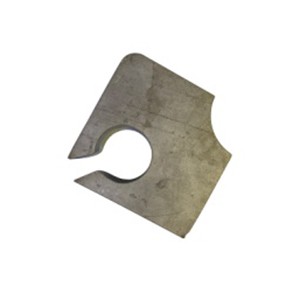

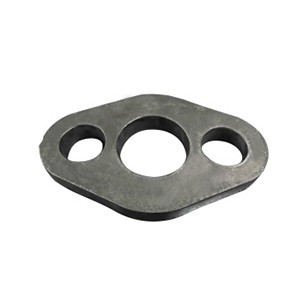

المواد القابلة للقطع
فولاذ كربوني (الصلب الكربوني)
ستانلس ستيل (الفولاذ المقاوم للصدأ)
صلب سبائكي (صلب من خليط من المعادن)
المنيوم وغيرها من المعادن غير الحديدية
المجالات الصناعية
مجاري الهواء معدنية
لوحات الإعلانات
حروف معدنية مجوفة
الإلكترونيات
نظام التحكم في القطع المتشابك
يُستخدم في نظام التحكم شاشة تعمل باللمس مقاس 7 بوصة، و 49 نمطًا محددًا مسبقًا والتي يمكن اختيارها بسهولة عن طريق إدخال الرقم المقابل.
الميزات
عرض الانماط
قائمة عرض بـ 8 لغة
49 نمطًا محددًا مسبقًا
ضبط اللوح المعدني
تعويض الشق التلقائي
الحفظ التلقائي لنقطة القطع الأخيرة عند انقطاع التيار الكهربائي
القطع من الوضع الحالي
قطع حتى عند عدم الاتصال بالنت
يمكن الترقية والتحديث عبر الإنترنت

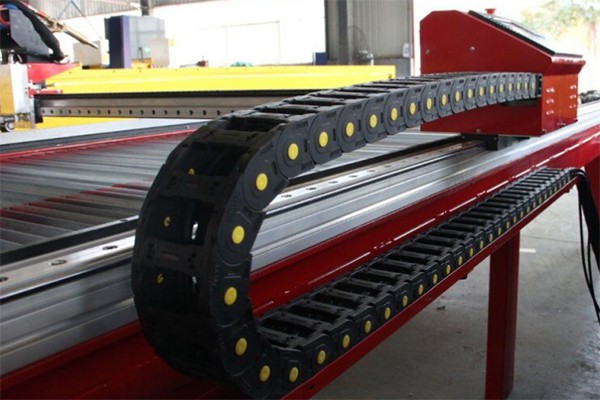

سلسلة السحب
مصنوعة من النايلون فئة PA66، مما يوفر مقاومة جيدة لدرجات الحرارة العالية / والمنخفضة والأشعة فوق البنفسجية بدون تلف أو تشوهات.
طاولة القطع
تتكون من شرائح فولاذية مسطحة متوازية مع بعضها البعض، حيث يمكن ضبط تباعد الشرائح حسب مادة اللوح وحجم الجزء الذي يتم قطعه. كما أن الشرائح سهلة الضبط والتركيب.

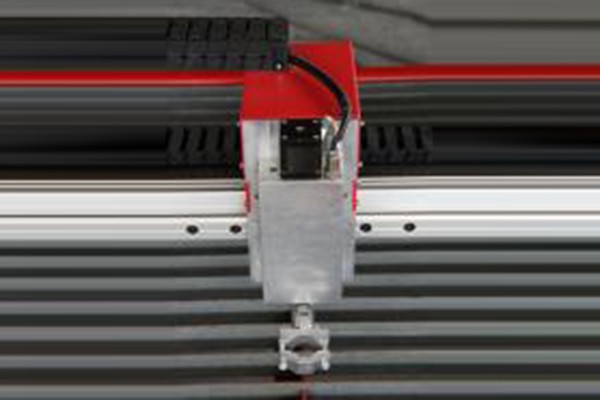

رافع المشعل
يوفر حركة رأسية لمشعل القطع، ويتمتع بكفاءة عالية على مقاومة التداخل، والحساسية العالية، كما أن عمر الخدمة الطويل ويتميز بتشغيل مستقر ومستوى ضوضاء منخفض، وهو سهل الاستخدام والتركيب.
البرنامج FastCAM Pro هو برنامج احترافي لآلات القطع بالبلازما واللهب، حيث يمكنه قراءة أو تحويل صيغ ملفات CAD المختلفة مثل DXF و DWG و IGES.

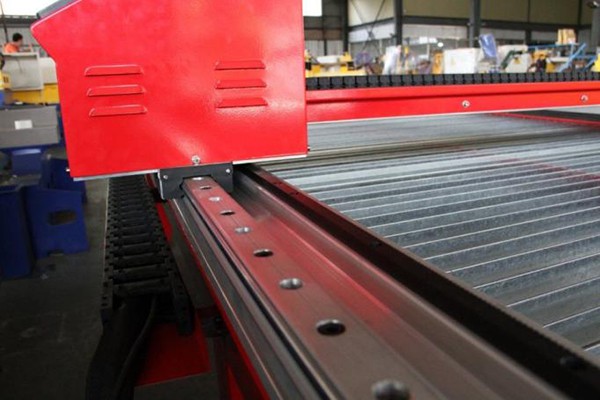

نظام التوجيه
تستخدم آلة القطع رف وترس عالي الدقة متصل بالمحرك، حيث أن كل الرفوف والترس الصغير تخضع لمعالجة عالية الدقة. بالإضافة إلى ذلك، يتم استخدام قضيب التوجيه الخطي ذو المحور المزدوج لتوفير دقة أعلى للحركة الطولية. كما إن قضيب التوجيه الطولي ممشوق بدقة، مما يمنحه سطح أملس ومتانة عالية. ويمكن للآلة أن تعمل بحركة خالية من الاهتزازات عالية الدقة.
دعامة جسريه (العارضة)
تتوفر مع قضيب توجيه مزدوج المحور وجسم مقاوم للغبار. ونظرًا للهيكل المصنوع من سبائك الألومنيوم للتحكم في ارتفاع المشعل، يتم تقليل الحمل على العارضة بشكل كبير. كما تم تركيب جهاز مضاد للتصادم لحماية المشعل من التلف.
مشعل القطع
يتم تثبيت مشعل القطع باللهب على الحامل، بينما يُستخدم مشعل القطع بالبلازما مع مصدر طاقة البلازما. كما يمكن السماح لنظام القطع بالتغيير السهل بين مشعل القطع باللهب ومشعل القطع بالبلازما.
