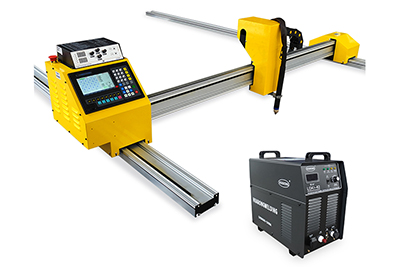

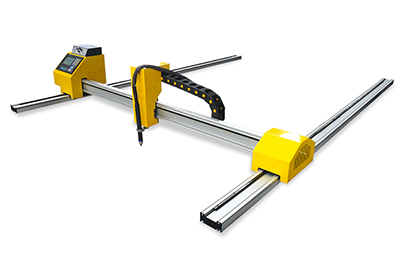

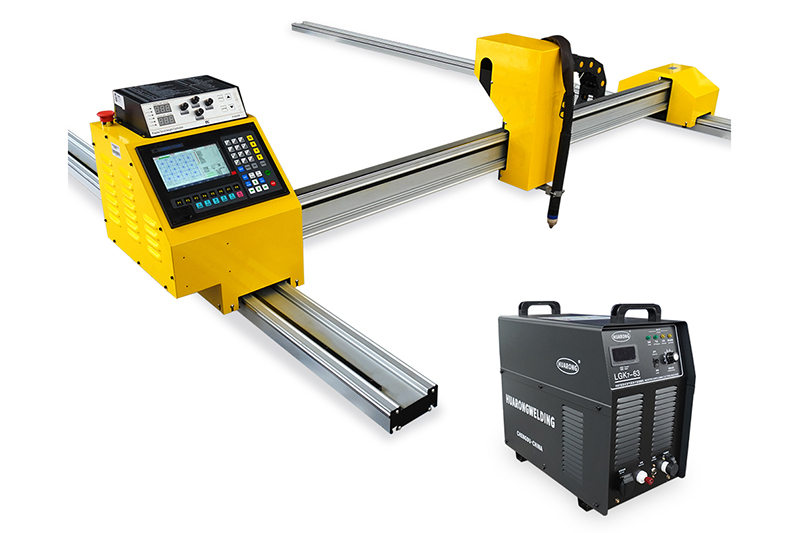

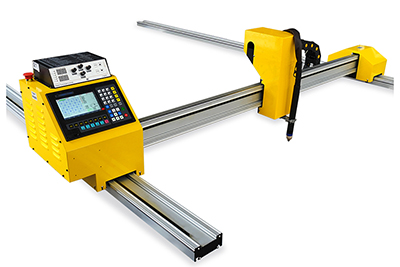

ماكينة CNC للقطع بالبلازما واللهب، GC-2030
Portable CNC Plasma & Flame Cutting Machine
- منطقة القطع الفعالة: 200×3000 مم (60×120 بوصة)
- نوع غاز القطع باللهب: الأكسجين + الأسيتلين\البروبان
- أقصى سمك للقطع باللهب: 200 مم (8 بوصة)
- أقصى سمك للقطع بالبلازما: يعتمد على سعة مصدر القدرة
- دقة القطع بالبلازما: ±0.2 مم\متر
- الجهد والتردد: 110 فولت±10%، 60 هيرتز، 0.21 حصان (160 وات)
- الوزن: 220 كجم
- 48 نمط مسبق الضبط
ماكينة CNC للقطع بالبلازما واللهب يمكنها القطع بكفاءة وفاعلية مثل ماتفعله ماكينات القطع CNC التقليدية. ماكينة القطع تتميز عن الأجهزة اليدوية التقليدية كون أن معدتها تعتمد المشغل مزدوج الجوانب الذي يوفر التشغيل المستقر ودقة القطع العالية. القاطع له نمطين للقطع هما البلازما واللهب، التي تمكنها من قطع مجموعة متنوعة من المواد، مثل ألواح الفولاذ الكربوني بسمك مختلف، الفولاذ المقاوم للصدأ (الستانلس ستيل) والمعادن غير الحديدية. ماكينة CNC المحمولة قادرة أيضاً على إجراء قطع القطاعات بتقنية رقمية حيث سيتم تنشيط حساس المكثف في نمط القطع بالبلازما، ونمط القطع باللهب، سوف يتم تشغيل وحدة التحكم في إرتفاع جهد القوس التلقائي، يساعد الماكينة للتحكم في إرتفاع وجودة القطع. الهيكل المدمج للماكينة وسعرها المعقول يجعلها مناسبة بشكل خاص لشركات التصنيع الصغيرة والمتوسطة الحجم.
الخصائص- قابل للبرمجة لقطع الخطوط المستقيمة أو الخطوط المنحنية لأي شكل من الأشكال؛
- التوضيح الديناميكي\الاستاتيكي للقطع، وهو أمر سهل وبديهي التعلم؛
- قادرة على استقبال ملفات CAD التي تم تحويلها من الكمبيوتر الشخصي عبر منفذ USB ويمكن أن تقطع المواد إلى أشكال مختلفة. يسمح المنفذ أيضاً بالبرمجة المباشرة والتشغيل عن بعد بواسطة الكمبيوتر؛
- قضيب السكة القابل للتمديد وآلية الحركة لضمان دقة التشغيل تصل إلى ±0.2 مم لكل متر؛
- قائمة تحوي 19 لغة، الصينية\الإنجليزية\الروسة\الإسبانية\البرتغالية\الألمانية\الفرنسية\اليابانية\الكورية، الخ.؛
- سهلة النقل لأن وزنها فقط 200 كجم؛
- منطقة القطع يمكن أن تكون 2000×3000 مم؛
- التشغيل المستقر وقادرة على تجنب تداخل الترددات العالية؛
- التركيبة القوية، وهذا ما تؤكده دعاماتها المصنوعة من سبيكة الألومنيوم وهيكل الماكينة؛
- جهاز الأشعال الذاتي ووحدة التحكم في إرتفاع اللهب؛
- سهولة الحركة خلال الإزاحة على اللوح المعدني الخام؛
| الموديل | GC-2030 |
| منطقة القطع الفعالة (مم) | 2000×3000 مم |
| سرعة القطع (مم في الدقيقة) | من 50 إلى 4000 |
| القدرة | 380 فولت±1010％VAC، 50\60 هيرتز، ثلاثي الطور 220 فولت±1010％VAC، 50\60 هيرتز، أحادي الطور |
| القطع باللهب (القطع بالوقود والأكسجين) | |
| السمك (مم) | من 2 إلى 150 مم (أكسجين + الأسيتلين\البروبان) |
| التحكم في إرتفاع الشعلة | ضبط إرتفاع اللهب الكهربائي (±60 مم) |
| شعلة القطع | شعلة القطع جزء واحد |
| القطع بالبلازما | |
| سمك القطع بالبلازما | من 0 إلى 15 مم (تعتمد على قدرة البلازما) |
| التحكم في إرتفاع الشعلة | التحكم قي إرتفاع شعلة جهد القوس |
| نوع غاز القطع بالبلازما | N2، O2، الهواء المضغوط |
| قدرة المحرك | 63A-200A |
| شعلة القطع | شعلة القطع بالبلازما 8 متر |
| CNC | FL2100B |
| المحرك | محرك خطوي Leadshine |
| دقة العمل | ±0.2 مم لكل متر |
| قياس سكة التوجيه (L×W×T) | 3500×273×60 مم |
| برنامج التشغيل | Starcam, Fastcam |
| تغيير نمط القطع | التبديل البسيك بين القطع بالبلازما والقطع بالوقود والأكسجين. يمكن إجراء قطع بالبلازما عن طريق زيادة مصدر طاقة البلازما والتحكم في ارتفاع شعلة جهد القوس وشعلة القطع بالبلازما. |
القطع بالبلازماصممت شعلة القطع بالبلازما لقطع الألواح المعدنية التي يصل سمكها حتى 40 مم؛
القطع باللهب صممت شعلة القطع باللهب بشكل خاص لقطع الألواح بسمك 100 مم و150 مم، تتميز بنطاق التطبيقات الواسع وأنخفاض التكاليف؛

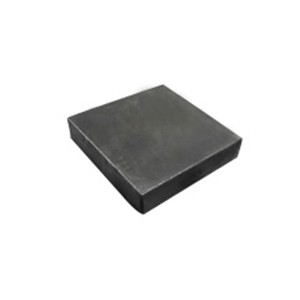

- الفولاذ المقاوم للصدأ
- فولاذ منخفض الكربون
- الفولاذ الكربوني
- فولاذ سبائكي
- صلب النابض
- الحديد
- الحديد المجلفن
- الفولاذ المجلفن
- الألواح المجلفنة
- الألومنيوم
- النحاس
- النحاس الأصفر
- البرونز
- الذهب
- الفضة
- التيتانيوم
- اللوحات الإعلانية
- اللوحات الإرشادية
- الحروف العدنية
- حروف إضاءة ليد
- أدوات المطبخ

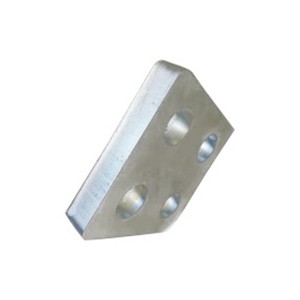

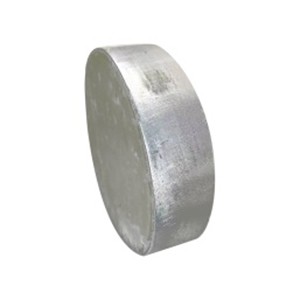

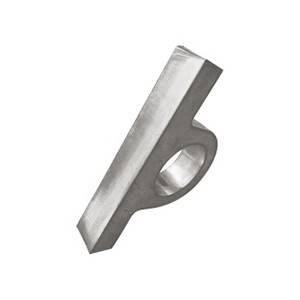

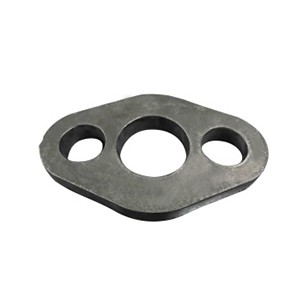

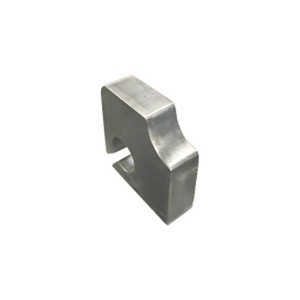

- الأجزاء والمكونات المعدنية
- الحاويات المعدنية
- الأغلفة المعدنية
- الأغلفة الأسطوانية (كم) المعدنية

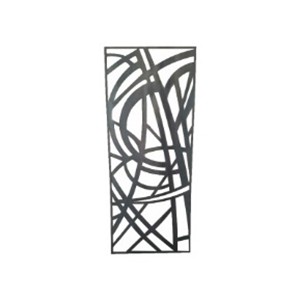

- الحروف والأعمال الفنية المعدنية

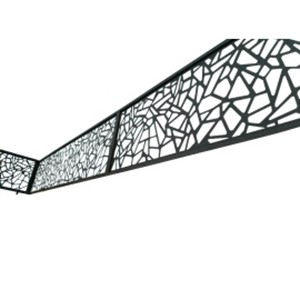

- الواجهات
- المكونات المعدنية
- قطع غيار السيارات
- إطارات الزجاج
- المكونات الإلكترونية
-
-
-

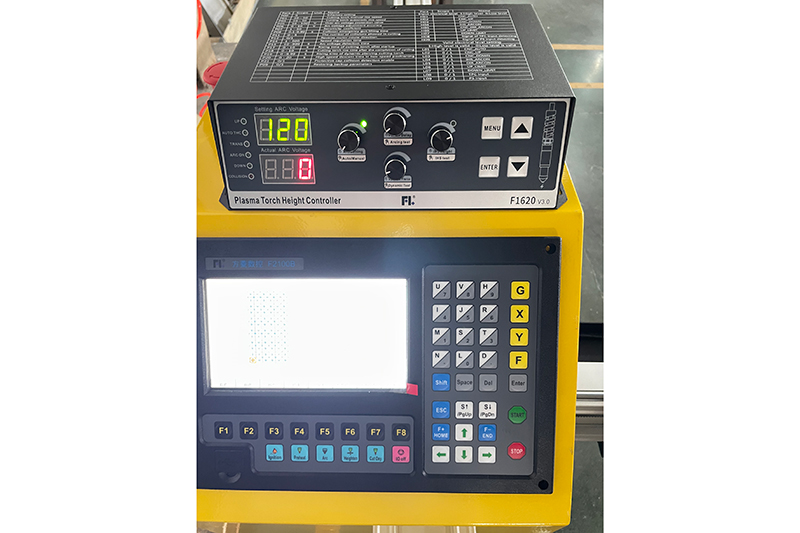

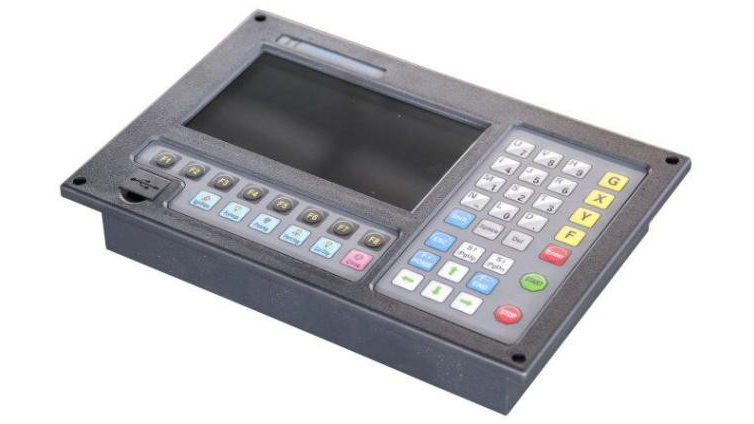

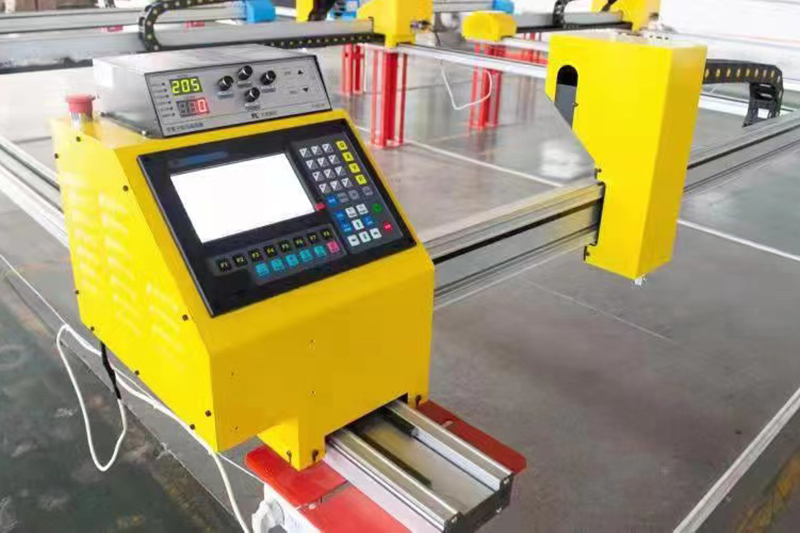

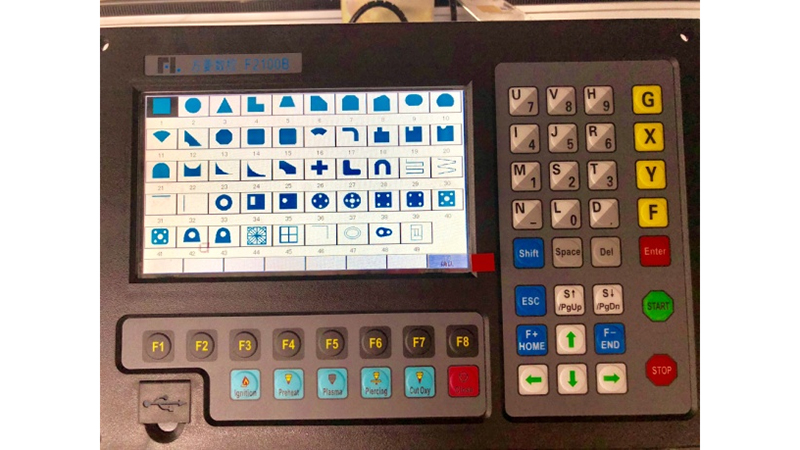

نظام التحكم من شركة Shanghai Fangling، حيث تعتمد شاشة اللمس 7 بوصة.
الخصائص
- عرض النمط
- قائمة تحوي 19 لغة
- 48 نمط مسبق الضبط
- قابلية ضبط اللوح المعدني
- الحفظ التلقائي لآخر نقطة قطع عند انقطاع التيار الكهربائي
- أخراج مواد القطع على التوالي
- القطع من بدون اتصال بالشبكة الإنترنت
- التحديث من خلال شبكة الإنترنت
-
-
-
-
سكة التوجيه الخطي بالحركة العرضية مصنوعة من سبائك الألومنيوم وتتميز بمقاومة التشوه. تعمل السكة في الحركة الطولية بدقة وثبات.
-
-
-
-
المحرك من شركة Leadshine، ويسمى المحرك الخطوي Leadshine ومحرك DC. يمكنهم العمل بشكل متناسق ويتفوق أداؤهم على معظم المنافسين.
-
-
-
-

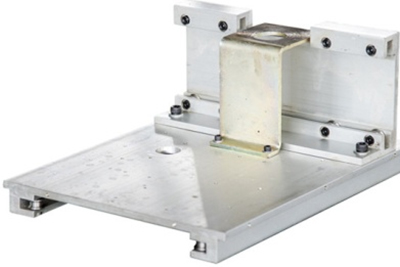

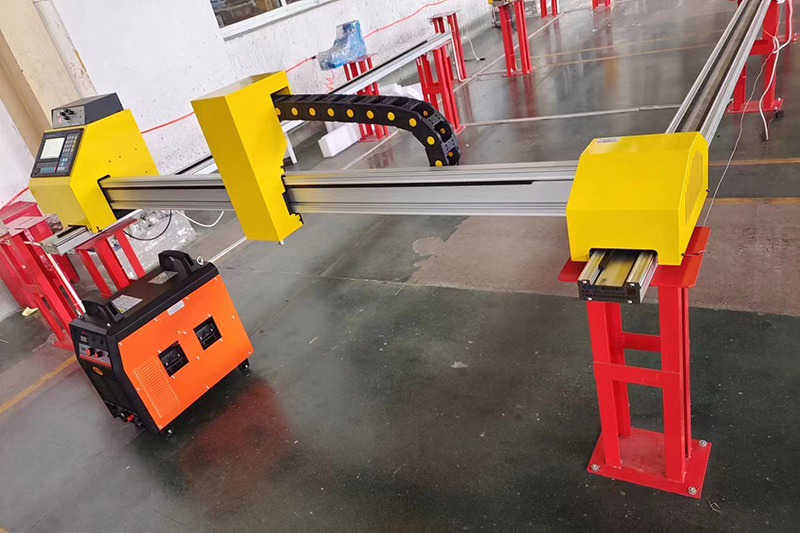

شعلة القطع باللهب مثبتة على الحامل، بينما يتم دمج البلازما مع مصدر الطاقة الخاص بها. نظام القطع يتميز بسهولة التبديل بين أنماط القطع.
-
-
-
-

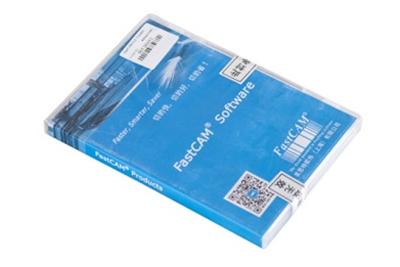

نظام تشغيل الماكينة هو FastCAM Pro يمكنه قراءة وتحويل تنسيقات ملفات CAD المختلفة مثل DXF، DWG وIGES.
-

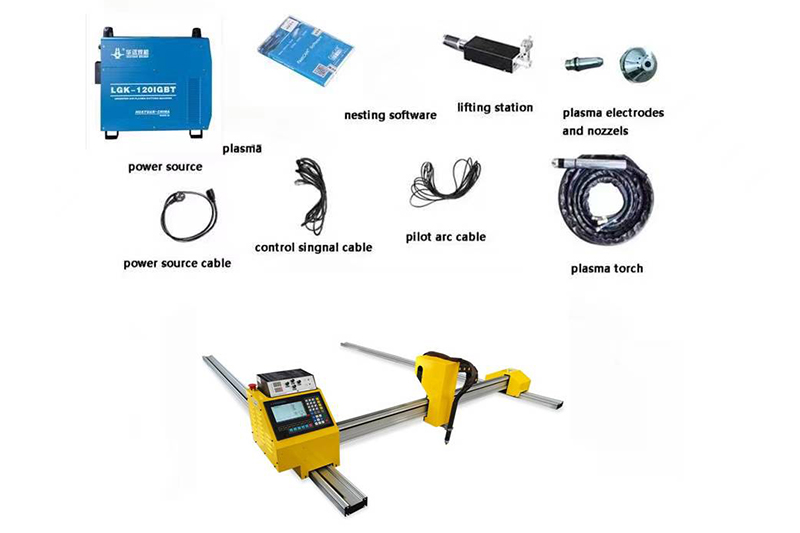

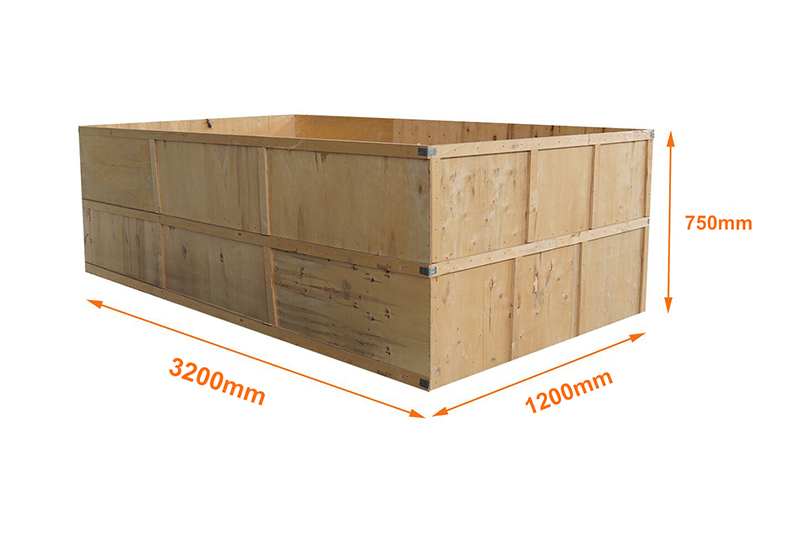

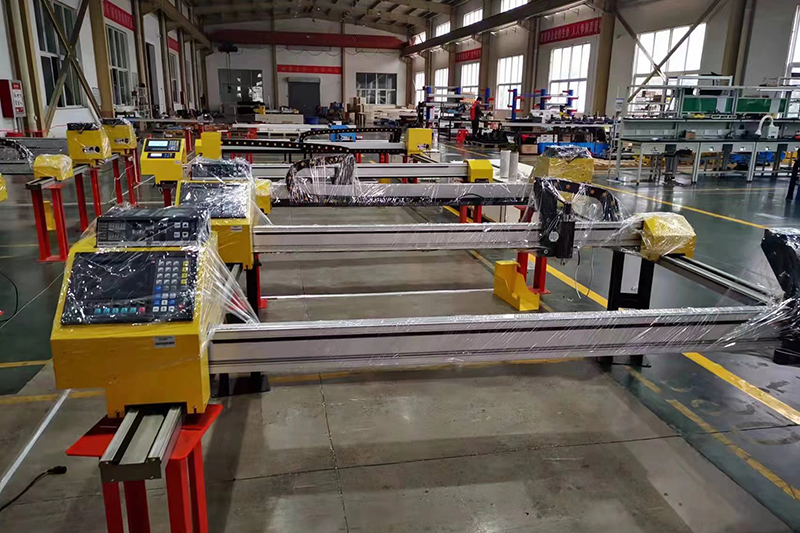

المكونات وتعبئة وتعليف الماكينة
